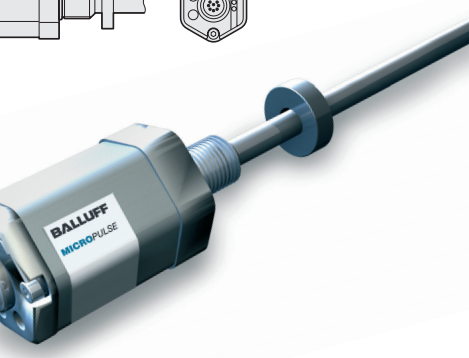

BALLUFF磁致伸缩位置测量系统，BTL1JPC

BALLUFF磁致伸缩位置测量系统，BTL1JPC

主要特点

形状

型号系列，杆式

固定

螺纹法兰M18x1.5

外壳材料

铝

位置传感器，*大数量

1

接口

插接器，M16x0.75，6针

模拟输出端

模拟，电流20~4 mA

测量范围

70 mm

*大测量频率

500 Hz

线性偏差，*大

±50 µm

重复精度

± 5 µm

工作电压Ub

10~30 VDC

环境温度

-40...85 °C

防护等级

IP67

功能干扰

在系统运行时进行调整可能会导致

故障。

►进行调整之前，请先停止系统。

LED显示显示值（示例）

LED1 LED2 0至10 V时4至20 mA

初始情况：

–带有测量范围为5.39 V 9.15 mA的磁体的传感器

1.激活按钮

►按住任意按钮至少3秒钟。 > 3 s 1 2 5.39 V 9.15毫安

►释放按钮。 <1秒

►在1秒钟内同时按住Œ和，

至少3秒钟。 > 3秒1 2

⇒输出表示错误值。 10.50 V 3.60毫安

⇒按钮被激活。

如果在此期间发生错误或中断

激活按钮，等待时间为12 s

重试之前。

2.选择调整

►按住，至少2秒钟。 > 2秒2

⇒显示“调整”的指示。 2.00伏6.00毫安

►释放，。

⇒显示当前位置值。 5.39 V 9.15毫安

3.调整起始值

►将磁铁置于开始位置。 1.04 V 4.82毫安

►按住at至少2秒钟。 > 2秒1

⇒显示“调整起始值”的指示。 0.00 V 4.00毫安

►调整起始值。

⇒可以使用Œ和，1）更改起始值。

输出的梯度保持恒定

BALLUFF磁致伸缩位置测量系统，BTL1JPC
