PHOENIX（2297507）电机管理连接图
| 测试电压输入／输出 | 8 kV |
|---|---|
| 安装位置 | 垂直（水平DIN导轨） |
| 组装说明 | 无间距排列 |
| 操作模式 | 工作因数 |
| 工作电压显示 | 绿色LED |
| 状态显示 | LED黄色时为向右侧旋转 (R)，LED黄色时为向右侧旋转 (L)，LED绿色时为数据通信 |
| 错误显示 | 红色LED |
| 连接名称 | 控制回路 |
|---|---|
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 硬导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
环境条件
| 输入名称 | 设备电源 |
|---|---|
| 额定控制电路电源电压US | 230 V AC |
| 控制电源电压范围 | 92 V AC ... 253 V AC |
| 额定控制电源电流IS | 10 mA |
| 开关阈值 | 48 V AC (“0”信号) |
| 96 V AC (“1”信号) | |
| 输入名称 | 数字输入 (IN1 - IN4) |
| 输入数量 | 4 (IN1 - IN4) |
| 额定操作电压UC | 230 V AC |
| 额定操作电流IC | 3.5 mA |
YS
通过TBUS进行INTERFACE系统和PROFIBUS-GATEWAY-IFS连接备选
数字量输出控制 外部切换元件
开关或信号的阈值参数可自由设定
可自由配置的信号和开关阈值，保护优质系统部件
无需复杂的传感器即可采集和能源数据
DIN导轨连接器接口可直连和传输过程数据
根据过程数据确定*佳保养周期，提高系统可用性
灵活应用于控制柜和分布式控制箱
马达和设备管理器是COMPLETE line系统的一部分
.安装
4.1连接技术UL要求：使用认可的铜电缆，至少应保持75°C的温度。
•带螺钉连接的PLC模块（）4.2安装在DIN导轨上必须在每个端子排的开头和结尾处安装一个终端控制台
（建议：E / UK1；订货号：1201413）。如果受到振动，则必须以10 cm的间隔固定DIN导轨。 4.3 PLC-ATP BK分离板（）
4.4桥接电势（）可以使用FBST ...插入式电桥桥接相邻端子（例如A1，A2 ...）的类似电势。
桥必须完全就位。要卸下桥，请参阅：（）
请参见Phoenix Contact目录和相关的组装说明。
注意：静电释放在使用或安装设备之前，请采取必要的防护措施以防止静电释放。
警告：电击有生命危险！切勿在带电的状态下对设备进行操作

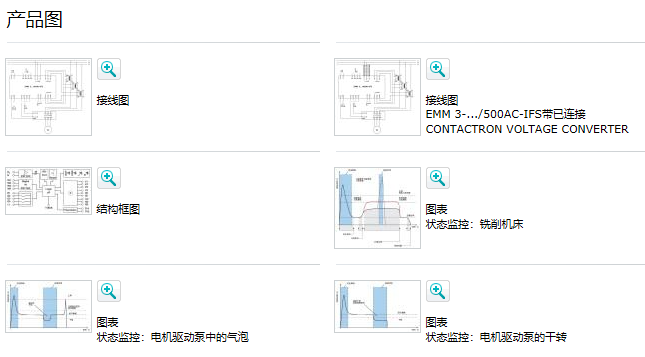

产品图片
PHOENIX（2297507）电机管理连接图
