薄型真空泵系统：ZQ1000U-N15L-F-Q

薄型真空泵系统：ZQ1000U-N15L-F-Q

描述

 ZQ 系列 薄型真空泵系统

●对应真空发生器系统和真空泵系统

●宽度: 10 mm,质量: 109 g (单体，真空压力开关，真空过滤器)

●数字式真空压力开关

●带LED显示功能

●可用于集装式

描述

主体形式 M 集装用

电磁阀组合 N1 供给阀:锁定型(-COM);破坏阀:常断

规格 - 标准型(DC:1W)

电磁阀额定电压 5 DC24V

导线引出方式 L L型插座式 引线长度0.3m 带指示灯及过电压保护回路

手动操作方法 - 非锁定推压式 推压锁定式

真空用压力开关/过滤器规格 F 仅真空过滤器

真空用压力开关单位规格 - 带单位切换功能

真空用压力开关导线规格 - 无插头

接头(V通口) - 无通口

接头(PS,PV通口) - 无通口

托架A - 带托架A

CE对应 Q CE对应品

规格

真空压力开关

注1) 外加压力在设定值附近变动的场合，

迟滞若不设定在变动幅度以上，就会发生振荡。

注2) 未记载的规格参见P.960真空发生器规格。

型号 ZQ1-ZSE(ZSE10)

额定压力范围

设定压力范围／显示压力范围

耐压力

设定*小单位

电源电压

消耗电流

开关输出

重复精度

模拟输出

迟滞

显示方式

显示精度

动作指示灯

耐环境

温度特性

导线

0~－101kPa

10~－105kPa

ZQ1-ZSF(ZSE10F)

－100~100kPa

－105~105kPa

500kPa

0.1kPa

DC12~24V±10%、波动(p-p) 10%以下(带逆接保护)

40mA以下

NPN或PNP集电极开路2输出(选择)

80mA

28V(NPN输出时)

2V以下(负载电流80mA时)

2.5ms以下(防止震荡功能时: 20,100,500,1000,2000ms中选择)

配备

±0.2%F.S. ±1digit

从0起可变注1)

1~5V ±2.5%F.S.

±1%F.S.以下

约1kΩ

3 1/2位 7段 LED 1色显示(红)

±2%F.S. ±1digit(环境温度25±3℃时)

开关ON时灯亮　OUT1: 绿　OUT2: 红

IP40

动作时·保存时: 35~85%RH(未结露)

AC1000V 1分钟　所有充电部与壳体间

50MΩ以上(DC500V兆欧表)　所有充电部与壳体间

±2%F.S.(使用温度范围－5~50℃,25℃基准)

*大负载电流

*大外加电压

残留电压

响应时间

短路保护

电压输出

迟滞模式

上下限比较模式

保护等级

使用湿度范围

耐电压

绝缘电阻

输出电压(额定压力范围)

直线性

输出阻抗

耐油乙烯橡胶绝缘电缆

导体截面积: 0.15mm2(AWG26) 5芯　绝缘体外径: 1.0mm

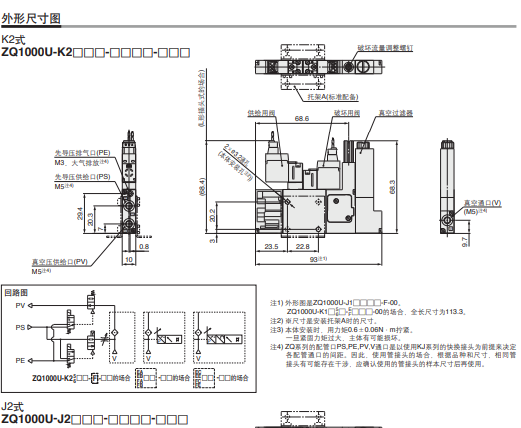

外型尺寸图
