CXSL15-30-Y69BL-X593简介

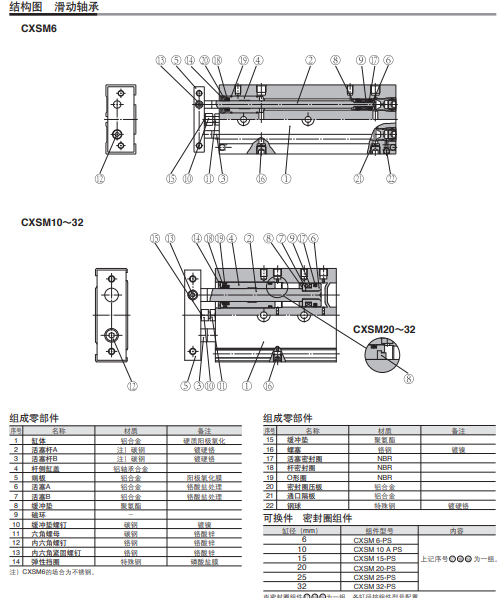

CXS 系列 双联气缸 基本型

●应用于拾放处理，具有导向机能的薄形气缸

字段描述 字段取值 取值描述

轴承的种类 L 球轴承

缸径 15 缸径 15mm

通口螺纹的种类 - M螺纹 Rc1/8

气缸行程 30 气缸行程 30mm

磁性开关型号 Y69BL 无触点磁性开关, 直接出线式,

带指示灯, 2线式, 纵引出, 导线长3m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 X593 无平板

安装和固定自动开关时，它们

应该插入气缸的自动开关

从图中所示的方向安装导轨

下面。

设置好安装位置后，请使用平头

钟表匠的螺丝刀拧紧自动开关

随附的安装螺丝。

拧紧自动开关安装件时

螺丝，使用制表者的螺丝刀和

直径约5至6毫米的手柄。

另外，用大约0.05到0.1的扭矩拧紧

N·m 作为指导，经过90m处

可以感觉到拧紧。

注意）

汽车开关安装螺丝

M2.5 x 4公升

（包括在自动切换中）

1.避免靠近磁性物体

当磁性物质如铁

（包括法兰支架）在附近

自动接近气缸体

开关时，请务必留出间隙

在磁性物质和

缸体如下图所示。

如果间隙小于记录的值在下表中，

安装和固定自动开关时，它们

应该插入气缸的自动开关

从图中所示的方向安装导轨

下面。

设置好安装位置后，请使用平头

钟表匠的螺丝刀拧紧自动开关

随附的安装螺丝。

拧紧自动开关安装件时

螺丝，使用制表者的螺丝刀和

直径约5至6毫米的手柄。

另外，用大约0.05到0.1的扭矩拧紧

N·m作为指导，经过90m处

可以感觉到拧紧。

注意）

汽车开关安装螺丝

M2.5 x 4公升

（包括在自动切换中）

1.避免靠近磁性物体

当磁性物质如铁

（包括法兰支架）在附近

自动接近气缸体

开关时，请务必留出间隙

在磁性物质和

缸体如下图所示。

如果间隙小于记录的值

在下表中，自动切换可能不会功能正常。
