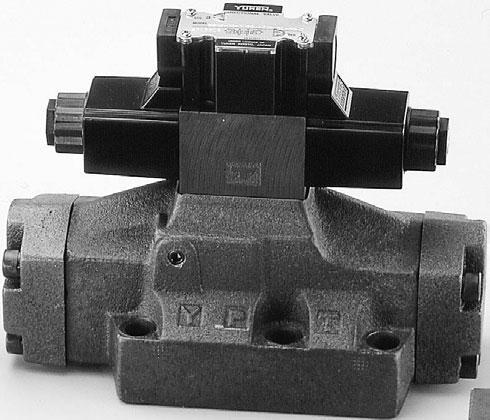

这些DSG-005系列电磁换向阀是作为“ Mini系列”新开发的产品。 与DSG-01系列相比，该阀的制造更为紧凑，但 大工作压力为25 MPa（3630 PSI）， 大流量为10 L / min（2.6 USGPM），同时进一步节省了空间 需求。 此外，使用湿式电枢电磁阀可确保使用寿命长。

安装螺栓

随附下表中的四个内六角螺钉。

内容描述     Soc。 高清 有头螺钉（4个）   拧紧扭矩

日本标准“ JIS”

欧洲设计标准          M4×35磅          2.5-3.5 Nm（22.1-31.0 in.1bs。）

N.美国设计标准     No.8-32 UNC×1.38磅

液压油

流体类型

可以使用下表中列出的任何类型的液压油

石油基础油    使用等同于ISO VG 32或VG46的液体。

它的脂液      使用磷酸酯或多元醇酯液。 使用磷酸酯油时，请在型号前加上“ F-”前缀，因为需要使用特殊的密封件（氟橡胶）。

含水液体      使用水性乙二醇或W / O乳化液。

注意：若要与上述以外的液压油一起使用，请事先与我们联系。

TJ的粘度和油温

始终确保在如下所示的规定条件下使用液压油：

2粘度：20-200 mm / s（100-930 SSU），温度：-15至+ 60°C（5至140°F）。

控制污染

必须格外小心，以保持对液压油污染的控制，否则可能导致液压油损坏并缩短阀的寿命。 请保持NAS 1638-Grade 11内的污染程度。使用20 µm或更细的线路过滤器。

使用说明

油箱端口

请勿将油箱端口连接到任何有喘振压力的管线上。 确保将油箱管路的末端保持在油位以下。 由于螺线管为湿式结构，因此必须在阀门内部始终充满流体的条件下进行配管。

电磁阀

由于螺线管没有浪涌吸收器，因此请特别注意浪涌电压。

安装姿势

对于任何型号，安装姿势都没有限制

螺线管通电

给一个螺线管通电时，请确保事先使另一个螺线管断电。
