德国P+F光纤传感器，安装及使用步骤

德国P+F光纤传感器，安装及使用步骤

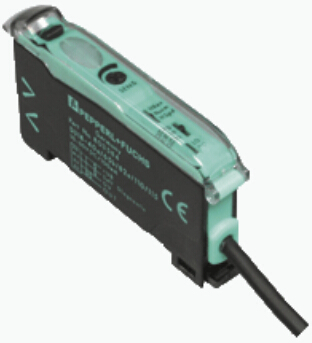

配备显示屏的经典系列光纤传感器，主设备模块，推挽输出，外部示教，固定缆线

通用规格

外壳深度 62,3 mm

防护等级 IP50

响应时间 高速模式： 30 µs ， 标准模式： 160 µs ， 高分辨率： 2 ms ， 自动： 160 µs ~ 2 ms（由传感器决定）， 玻璃模式： 2 ms

重复精度 ≤ 0,5 % 经调节的传感器检测范围

计时器功能 接通延时、断开延时、单触发、脉冲扩展 ; 可调 0 ... 999 ms 增量为 1 ms

遵守标准和指令

符合标准

产品标准 EN 60947-5-2:2007

IEC 60947-5-2:2007

和证书

UL cULus ，2 类电源，1 类外壳

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

环境条件

环境温度 -10 ... 55 °C (14 ... 131 °F)

存储温度 -20 ... 70 °C (-4 ... 158 °F)

开关类型 亮通/暗通，可选择，可编程

信号输出 1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护

光源 LED

光源类型 调制可见红光 ， 660 nm

连接 2 m PVC 缆线，4 x 0.14 mm2功能性安全相关参数

MTTFd 500 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

工作指示灯 通电： 静态照明 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz）

诊断指示器 7 段显示

功能指示灯 黄色 LED： 静态照明 开关状态， 稳定性控制不足时闪烁

纹波 10 %

空载电流 ≤ 30 mA

输入

功能输入 外部示教

控制元件 菜单选择按钮（模式） ; 示教按钮（组） ; 用于微调和参数设定的按钮（上/下）

电气技术规格

工作电压 10 ... 30 V DC

开关电压 大 30 V DC

机械规格

外壳宽度 9 mm

外壳高度 34,5 mm

输出

开关电流 大 100 mA ， 阻抗负载

电压降 ≤ 2 V 直流，100 mA ; ≤ 0,7 V 当 10 mA

开关频率 高速模式： 16 kHz ， 标准模式： 3 kHz ， 高分辨率： 250 Hz ~ 3 kHz（由传感器选择）， 自动： 250 Hz ， 传感器范围 可达 150 mm (KLR-C02-2.2-2.0-K146)

检测范围 可达 450 mm (KLE-C01-2.2-2.0-K116)

玻璃模式： 250 Hz

环境光限制 10000 Lux

集中安装 多 20 个
