产品描述

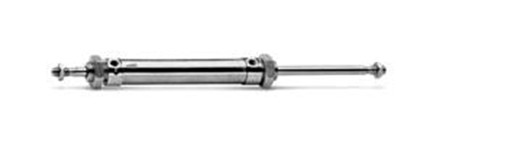

94 和 95 系列不锈钢微型气缸安装

尺寸符合 ISO 6432 标准。特别适用在由

于卫生等原因气缸需要承受严格清洗的

场合以及其他一些苛刻的环境下，如腐

蚀性较强的沿海地带、船舶上以及制药

机械、核设施和食品机械等。

气缸的活塞上装有一个永磁铁，通

过安装磁性接近开关，可得到活塞的位

置信号。

95 系列气缸的前后端盖上均装有可

调气缓冲装置以及机械缓冲垫，以减少活

塞到达行程终端时产生的噪音。

根据 94 和 95 系列气缸结构的特点，

可以更换所有的密封件。

注：1. 安装附件及磁性接近开关需单独订购

 3. 单作用气缸 大行程为 50 mm

 4. 单作用气缸 小行程为 10 mm

 5. 95 系列无单作用气缸

性能

» 符合 ISO 6432 标准

» 全不锈钢材质

 单作用和双作用

94 系列：缸径 16, 20, 25，磁传

95 系列：缸径 25，磁传，可调气缓冲

综合参数

结构形式     端盖与缸筒无拉杆连接

工作方式   单作用和双作用

工作温度        0 ÷ 80°C（干燥空气为 - 20°C）

工作压力          1 ÷ 10 bar

速度           10 ÷ 1000 mm/s（空载）

介质           洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

材料     AISI 316 不锈钢端盖和活塞杆，丁腈橡胶密封件，塑料导向元件，

           NSF H1 油脂 ，AISI 304 不锈钢缸筒（94 系列） 或 AISI 316 不锈钢缸筒（95 系列）

安装方式       螺母，法兰，脚架，耳轴支架

行程           10 ÷ 500 mm
