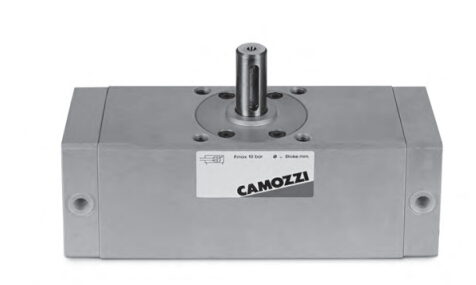

康茂胜旋转气缸技术特性69-050/090-F

 康茂胜旋转气缸技术特性69-050/090-F

性能

» 孔或轴输出

» 洁净型设计

磁传，可调气缓冲

缸径 32, 40, 50, 63, 80, 100, 125

旋转角度 90°, 180°, 270°, 360°

产品阐述

69 系列旋转气缸缸筒采用挤压成型

的铝合金型材，拉杆位于内部不外露。

气缸缸径从 32 至 125 mm 共七种。

气缸的活塞上均装有永磁铁，通过安

装磁性接近开关，可得到气缸的输出转角

信号。

气缸缸筒的三个侧面均有两条 T 型

槽，可直接安装磁性接近开关，或可选

用 S-CST-500 型槽封带遮盖不需要的 T

型槽。

气缸的转矩输出有孔输出和轴输出

两种形式，转角公差很小。气缸的前后

端盖上装有可调气缓冲装置及机械缓冲

装置，从而大大减少了旋转气缸的输出

轴（孔）在到达极限角度时产生的震动

和噪音。

在气缸的端盖上有调节螺钉，可使旋

转角度在 ±5° 的范围内调节。

注：1. 安装附件及磁性接近开关需单独订购

综合参数

结构形式    拉杆型

工作方式     双作用

材料      铝端盖，铝中间基体，铝型材缸筒，合金钢齿条和齿轮，聚甲醛齿条导轨，丁腈橡胶密封件

轴承         滚动轴承（其中缸径 32 mm 为自润滑滑动轴承）

工作压力     1 ÷ 10 bar

介质           洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

安装方式       借助中间基体上或拉杆螺母上的螺孔，可选用 60 / 61 系列气缸的相关附件

工作温度       0 ÷ 80°C（干燥空气为 - 20°C）

旋转角度        90° - 180° - 270° - 360°（可按用户要求供应其他角度）
