CAMOZZI平行式爪钳应用指南CGP-20

CAMOZZI平行式爪钳应用指南CGP-20

性能

» 高耐用性

» 紧凑型设计

» 高夹持力

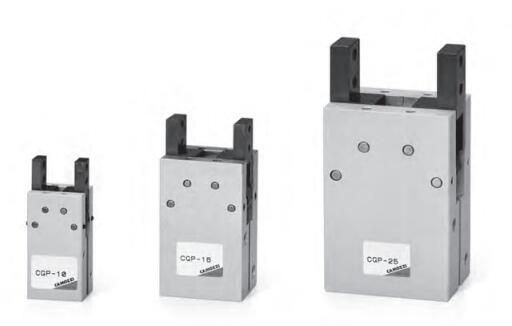

CGP 系列爪钳在基座的三个侧面上具有

安装孔，可以很方便的安装，也可以选用附

件 C-CGP 型凹形支架或 L-CGP 型凸形支架

进行安装。

注：1.安装附件及磁性接近开关需单独订购

CGP 系列平行式爪钳按照其驱动气缸的缸径（即出力的大小）可分为五种不同的规格。爪钳在具有很高耐用度的滑动部件上平行移动，活塞上装有永磁体，可使用 CSB 型磁性接近开关。磁性接近开关安装在基座的 T 型凹槽内，以检测爪钳的张开或关闭。

综合参数

型号        CGP-10 CGP-16 CGP-20 CGP-25 CGP-32

规格        10 16 20 25 32

工作方式      双作用，平行式

工作压力     1.5 ÷ 7 bar

工作温度          0 ÷ 80°C

大工作频率      180 次/分钟

接口      M5（其中 CGP-10 为 M3）

介质    洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

润滑      气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑

工作行程 (mm)    4  8  12  14  16

理论夹持力 - 张开 (N)  8  24  47  75  100 （当工作压力为 5 bar，夹持点长度为 30 mm 时）

理论夹持力 - 关闭 (N)  5  18  35  60  85 （当工作压力为 5 bar，夹持点长度为 30 mm 时）

大夹持点长度 L (cm)  3.0  4.0  6.0  7.0  8.5 （当工作压力为 5 bar 时）

质量 (g)    50  140  250  410  680
