性能

» 能耗

» 自适应性（遇到负载开始出力）

» 任意方向、角度安装和使用

» 公称推力在选定的范围内无级可调

» 冲击振动小

» 快速软到位和复位（快速行程为压、快速）

» 工作频率较高

» 无油污及噪声污染（纯气控操作）

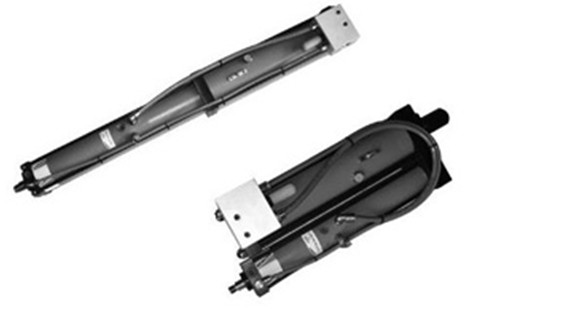

    气液增力缸的结构分为LB 串联、LC

并联和 LD 分体形式三种。串联形式的气

液增力缸其径向尺寸较小、轴向尺寸较

大，而并联形式的气液增力缸的径向尺

寸较大而轴向尺寸较小。分体形式的气

液增力缸是将工作缸与驱动缸部分分体

设计，两者用高压油管连接，适用于力

行程较大或安装空间狭小的应用场合。

    气液增力缸的推力可在选定的范围

内无极可调。推力与输入气源压力成正

比例关系，可通过调节气源压力得到用

户所需的推力值。

   L 系列气液增力缸是一种将压缩空气

通过内部的气液转换增压，输出较大推力

的集约化设计的完整驱动单元，采用特殊

的封装技术，使液压油与压缩空气完全隔

离，无须担心液压油本身的氧化和工件污

染的问题。

    气液增力缸不需要配套液压装置，纯

气动工作，对其操作控制同普通的双作用

气缸一样简单。在需要相同的推力的情况

下，气液增力缸的外形尺寸要比气缸或液

压缸小得多，所需安装空间也 小。采用

康茂胜的气动元件可以很方便地组成气液

增力缸的控制系统。

技术参数

结构形式      串联式，并联式，分体式（关于分体式，请咨询我们的销售工程师）

工作方式    气动快进 / 液压增力 / 气动快回

工作压力      3 ÷ 6 bar

工作温度     0 ÷ 80°C（干燥空气为 - 20°C）

介质       洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

材料        钢制缸筒及端盖，丁腈橡胶及聚氨酯密封件

安装方式    利用前端盖上内螺纹安装

行程       标准总行程、力行程见相关表格，也可按用户需要

液压介质      SHELL TELLUS ST032，也可按用户需要使用食品级液压油
