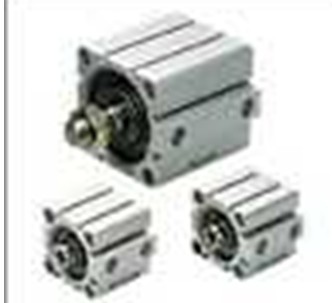

介质说明薄形气缸KOGANEI，KLF-75

介质说明薄形气缸KOGANEI，KLF-75

“样本”、“使用说明书”等上没有记载的条件和环境下的使

用、及航空设施、燃烧装置、娱乐器材、安全设备及其它会对

在机械装置停电及非正常停止时，要有防止工作台及工件等落下的控制结构。

使用产品时，请根据需要穿戴防护手套、防护眼镜、安全鞋等以确保安全。

产品无法使用或不需要产品时，请作为工业废弃物进行恰当的废弃处理。

时，若气缸速度过大的话，磁性开关的动作时间缩短，有时负

载(可编程控制器等)不动作，请予以注意。

无触点磁性开关请安置到EN标准上的30m以内。此外，对于有

触点磁性开关，如果接线过长(10m以上)，则磁性开关的寿命会

不满足上述公式时，请选择3线式无触点磁性开关。并列连接n

人身安全及财产有重大影响的、特别考虑有安全要求用途的使

用时，请充分注意对额定、性能有余的使用方法及自动保险等的安全措施。　　

此外，请务必向本公司营业负责人咨询。

请通过“样本”等确认并进行产品的接线和配管作业。

为避免机械设备的动作部分与人体直接接触，请用防护罩等进行隔离。

请勿采用停电时工件会掉落的结构设计。

个磁性开关的话，泄漏电流也变成n倍。

带指示灯有触点磁性开关，直接连接到2线式无触点磁性开关

后，可能会导致内部电压降增大，负载不驱动。连接n个后，内

部电压降变为n倍。请满足下述公式。

电源电压-内部电压降×n＞负载的 动作电压

额定电压比DC24V还小的继电器，即使n＝1时

请确认其是否满足上述公式。

不满足上述公式时，请选择无指示灯有触点磁性开关。

磁性开关特地设计成与本公司的各种气缸组合使用。与其它公

司的气缸组合使用的话，可能无法正常动作。

可能会因意外动作而导致装置损坏和人员受伤。

请不要在产生大电流及强磁场的地方使用压力磁性开关。否则将导致误动作。

可编程控制器的输入OFF电流＞泄漏电流

关内部也可能会损坏并导致误动作。

带磁性开关的气缸可活动或附近有活动物体时，请注意不要让

其相互接触。尤其是，导线磨损、损伤后会导致磁性开关工作

不稳定。甚至可能会导致漏电、触电。

如果在接通电源的状态下进行接线，错误接线时可能会导致触

电。如果接线错误，则可能会导致磁性开关瞬间损坏。请在接

线作业结束后再接通电源。

如果错误接线，则可能会导致异常动作。

请避免与动力线和高压线平行或串联接线。磁性开关和控制回

路可能会因干扰而误动作。

如果反复弯曲或拉扯导线，则可能会导致断线。

标示了极性(+、-、输出)的磁性开关，接线时请勿弄错极性。

如果弄错，则可能会导致磁性开关损坏。

此外，安装构件请不要使用磁体。否则将导致误动作。

请调整磁性开关的安装位置，使活塞正好停到动作范围(ON时

 使用时，请勿敲打或使其掉落、发生碰撞，施加过大冲击

(294.2m/s2以上)的行为。

 有触点磁性开关时，有时触点可能会误动作或瞬间发出、中断

气动元件会因为使用寿命导致性能和功能降。平时要检查气

动元件，确认满足系统必要的功能，防范事故于未然。

产品相关问题请向就近的本公司营业所或技术服务中心咨询。

地址及电话号码登载在样本的页末。

请务必遵守下列事项。如未遵守，则本公司不承担任何责任。

在使用相关产品来组建空气压力系统时，请使用本公司的纯

正零件和适合品(TJ品)。

保养维修时，请使用本公司纯正零件和适合品(TJ品)。

遵守所规定的手段·方法。

请勿对产品的基本结构·性能及功能进行不恰当的分解组装。

未遵守各项安全注意事项造成损失时，本公司不承担任何责任。

在规格范围外的电压、电流、温度、冲击等下使用时，会引起

破坏及动作不良，因此请熟读规格后再正确使用。

将磁性开关设定在气缸行程的中间位置、检测活塞的通过情况

信号。此外，触点间隔会发生变化，磁性开关的灵敏度也随之

发生变化，并导致误动作。即使磁性开关主体不损坏，磁性开

因电容性浪涌而缩短。如果接线较长，则请设置样本中记载的保护回路。

负载为诱导性、容量性时，也请各自设计登载在样本上的保护回路。

反复弯曲或拉扯导线的话，会引起断线。

2线式无触点磁性开关，即使在关闭时动作内部回路的电流(泄

漏电流)也会流到负载处，请确认是否满足下列公式。

的范围)的。设定成动作范围的端部(ON、OFF的界限)时，

动作会变得不稳定。动作范围也会因温度变化变动，请予以注意。

如在过允许拧紧扭矩的情况下进行安装，则可能会导致安装

螺钉、安装支架、磁性开关等损坏。此外，如果拧紧扭矩不

足，则会发生磁性开关位置偏移，导致动作不稳定。

往气缸上安装好磁性开关后，请不要抓住导线搬运气缸。不仅

可能弄断导线，也会对磁性开关内部施加应力，可能导致内部

元件损坏，因此请绝 对不要这样做。
