连续运行中的防过载和过流保护(泵阻塞)

带有运行方向控制的设备机械保护

通过欠载和过载检测实现的设备保护

节能比自动调节具有预置给定和自动/手动(“Auto/Man.”)模式切换的集成式PID调节器

重载（HD）：适用于需要应用的专用模式

过载（60秒内高达150％）且电动机功率不高于变频器额定功率降一个额定值

380至415 V之间的三相电压为222 HP。

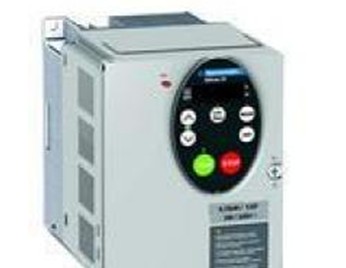

Altivar Easy 610变频器可帮助提高设备性能并减少

通过优化能耗和用户舒适度来降运营成本。

通讯模块可用于无缝集成到主模块中自动化架构。

Altivar Easy 610变频器标配各种可配置的I / O，以方便适应特定应用。

他们提供了即插即用的解决方案，从而可以在出厂时预先设置参数以

自动斜坡调整、斜坡切换、斜坡曲线在多组电机额定值数据之间切换(多电机)

显示终端的正面包括：LCD背光屏

“确定”按钮：保存当前值（ENT）

可以根据系统限制优化驱动器的额定功率。

这两种模式是：正常负载（ND）：专用模式，用于需要轻微过载的应用

（ 高60％时110％或20 s时120％），且电动机功率不高于驱动器额定功率

可变和恒定扭矩应用，例如泵，风扇，压缩机和输送机。

高于4 kW / 5 HP，Altivar Easy 610变速驱动器随附

集成的直流电抗器可减少谐波失真。

使用LOC/REM(本地/远程)键切换命令通道(给定值和运行命令)

预置速度能耗监测、测量电能和使用时间计量表

当变频器直接安装在机柜外面的墙上时，此成套组件可用于在使用管子连接电缆时确保符合UL类型1。

屏蔽端在成套组件内部连接。成套组件包括：

所有机械零件1，包括一块用于连接管子3的预先开口的板2

固定用附件一本手册电机电抗器可实现采用长于 大标准许可长度的电机电缆运行。

它还用于：限制电机端子处的过压

“运行”按钮：本地控制电动机运行命令

“STOP/RESET”按钮：本地控制电动机停止命令/检测到的故障

Altivar Easy 610驱动器配有纯文本显示终端（请参见8页），

所需的配置，以帮助节省过程控制和操作时间。

这两种操作模式使Altivar Easy 610系列适用于

对于有多台电机并联的应用，电缆长度必须包

含所有电缆长度的和。如果使用了出TJ长度的电缆，电机电抗器可能会过热。

Altivar Easy 610提供的功率范围为0.75至160 kW / 1.04至

符合电磁兼容性要求驱动器的设计中，简化了安装并节省了成本

帮助确保设备符合e标志要求的方法。

Altivar Easy 610变频器具有C3类EMC滤波器（请参见4页）。

对于380至415 V之间的三相电压，Altivar Easy 610提供的额定功率范围为0.75 ... 160 kW / 1 ... 216 HP。

Altivar Easy 610变速驱动器设计用于两种运行模式

滤除因置于滤波器与电机之间的接触器开路造成的干扰减小电机接地泄漏电流

只要电缆长度不出以下所给出的值，电抗器性能即可得到。

使用远程安装附件连接并安装在机柜门上

该端子用于：控制，调整和配置驱动器

显示当前值（电机，I / O和过程数据）

存储和下载配置（可以在内存中存储几个配置文件）

在另一个加电驱动器上复制一个加电驱动器的配置

Altivar Easy 610变频器在以下位置集成了无线电干扰输入滤波器

符合EMC标准的变速电力驱动器

“产品” IEC / EN 61800-3，版本2，环境1或2中的C3类，并且

符合欧洲EMC（电磁兼容性）指令。

符合IEC / EN 61800-3类别C3的屏蔽电缆（1）的 大长度：

该端子可以：连接并安装在驱动器的正面

提供以下功能：

驱动器控制，调整和配置显示当前值（电机，I / O等）

配置存储和在一个驱动器上下载一个驱动器配置的副本

通过适当的附件进行远程使用（请参见9页）读/写值

施耐德电气提供断路器和接触器的组合，以便能够

在 佳条件下使用Altivar Easy 610变频器（请参见13页）。

但是，无论使用哪种协议，都可以配置驱动器的运行方式。

响应检测到的通信中断，如下所示：

“ESC”按钮：中止值，参数或菜单以返回到先前的选择

主页：根菜单转动±：增大或减小值，然后移至下一行或上一行

50m/164.04 ft（适用于所有额定值）。

集成的EMC滤波器会产生对地泄漏电流。有可能减少

通过移除滤波器的电容器来泄漏电流（请参见我们的图表）。

网站或参阅安装手册）。在这种配置下，产品不会

符合标准IEC 61800-3的EMC要求。

定义检测到通信中断时的停止类型

维护收到的然后一条命令

忽略检测到的通信中断

为了限制dv / dt滤波器和电机侧过电压的影响，

建议，对于长度过50 m / 164 ft的电缆，请检查电动机

绝缘类型，必要时添加输出滤波器。

输出滤波器用于限制电机端子上的dv / dt。

它们还用于：将电动机端子上的过电压限制为：400 V a（rms值）时为1000 V

打开位于过滤器和电动机之间的接触器会引起过滤器干扰

降电机对地漏电流如果 大电缆长度为，dv/dt滤波器的性能将受到影响。

出。对于具有多个并联电动机的应用，电缆

长度必须包括所有电缆。如果使用比TJ长度更长的电缆，则dv/dt滤波器可能会过热。

驱动器随附了纯文本显示终端。也可以作为备件订购。

Altivar Easy 610变频器也可以连接到其他工业通讯

使用通讯模块的总线和网络是可选的。这个

通信模块以“盒式”格式提供，以便于安装/拆卸。

专用通讯模块：PROFIBUS DP V1。

PROFIBUS DP V1模块还支持Profidrive和CiA402配置文件。

可以使用单独的电源来保持通信

控制和电源部分。通过网络可以进行监视和诊断

即使电源部分没有电源。

Altivar Easy 610驱动器提供了高度的接口灵活性，并有可能

通过配置分配不同的控制源（I / O，通讯

网络和HMI终端）以控制功能，以满足复杂应用的要求。

根据每个协议的特定标准监视通信。
