技术介绍

MXS 系列 气动滑台

●和操作台紧密结合

●适用于组装的气动滑台

●高刚性、

●由于采用十字滚柱导轨，可实现无松动的平稳运动

●小型、轻量

●采用双联,输出是以前气缸的2倍

描述

缸径 12 缸径 12mm

通口螺纹的种类 - M螺纹(Φ6~Φ16)),Rc(Φ20~Φ25)

气缸行程 75 气缸行程 75mm

调整器可选品种 A 两端带橡胶限位器

功能可选项 - 标准

磁性开关型号 M9N 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准

力矩载荷施加到工作台上。 图表未显示

可装载质量。 有关可负载质量，请参阅“型号选择”。

由于表位移

俯仰力矩负载

施加载荷时的工作台位移

完全用箭头标记的部分

行程。

由于表位移

偏航力矩载荷

施加载荷时的工作台位移

完全用箭头标记的部分

行程。

由于表位移

侧倾力矩载荷

负载为A时表A的位移

在滑台缩回的情况下将其应用于F部分。

产品图片

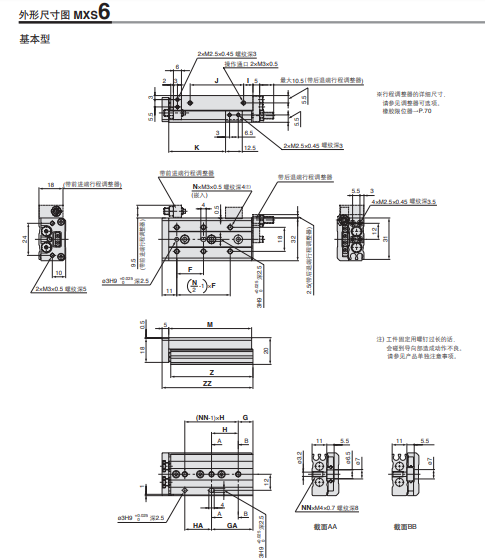

外型尺寸资料
