 LBV330-LKAGDCAMX1150

液位传感器

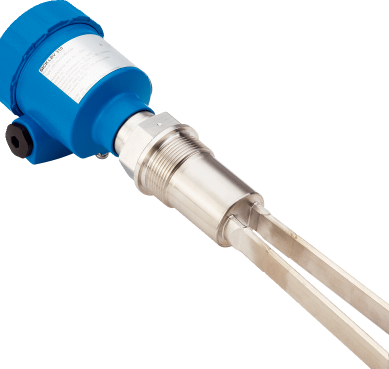

LBV300 / LBV310 / 振动式液位开关

LBV310-LKAGDCAMXj

技术规格表

产品特点

介质 散装物料

识别方式 点式

探针长度 220 mm

工艺过程压力 –1 bar 25 bar

工艺过程温度 –50 °C ... +150 °C

被测液体密度 ≥ 0.008

颗粒大小 < 10 mm

ATEX 许可 ATEX II 1/2G, 2G Ex db IIC T6…T1 Ga/Gb, Gb, ATEX II 1D, 1/2D, 2D Ex ta ta/tb tb IIIC Tx Da, Da/Db, Db

原型测试 PTB 17 ATEX 1002 X, BVS 17 ATEX E 099

性能

传感器元件精度 ± 10 mm

再现性 ≤ 5 mm

响应时间 加盖状态下 500 ms/自由状态下 1000 ms

电气参数

电流消耗 < 4.2 mA

初始化时间 < 3 s

VDE 防护等级 1 ✔

连接类型 M20 x 1.5

输出信号 非接触式开关

供电电压 非接触式开关: 20 V AC/DC ... 253 V DC

滞后 10 mm

输出电流 < 400 mA

感性负载 ≤ 1 H

容性负载 100 nF

外壳防护等级 IP66 / IP67

机械参数

过程接口 G 1½ A PN 25

外壳材料 铝

探针材料 不锈钢 1.4404

环境参数

运行环境温度 –40 °C ... +80 °C

存储环境温度 –40 °C ... +80 °C

产品技术图片

技术图纸

尺寸图 温度接头

尺寸图 LBV310 螺纹规格 G 1½ A (DIN ISO 228/1)

接线图 非接触式开关接线图

安装提示 卧式安装

安装提示 音叉气流
