施克增量式旋转伺服反射编码器突出功能

施克增量式旋转伺服反射编码器突出功能

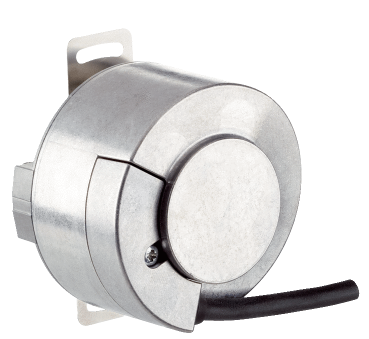

类型:VFS60A-T5PK01024订货号

技术资料

性能

每圈线数 1,024 1)

参考信号，数量 1

参考信号，位置 90° 电气，与 A 和 B 进行逻辑连接

测量步距偏差 ± 0.01°

1) 出厂时设置为 1024，输出电平 TTL.

接口

通讯接口 增量式

初始化时间 30 ms

电气参数

连接类型 电缆, 8 芯, 径向, 1.5 m 1)

工作电压区间 4.5 V ... 32 V

电流消耗 60 mA 2)

*大输出频率 ≤ 820 kHz

*大负载电流 ≤ 30 mA

1) 通用电缆连接的位置应实现无弯折径向/轴向布线.

2) 无负荷.

机械参数

轴直径 12 mm

材料、轴 塑料

法兰类型 / 定子联轴器 标准

尺寸 参见尺寸图

重量 0.2 kg

转动惯量 40 gcm²

工作转速 12,000 min⁻¹ 1)

角加速度 ≤ 500,000 rad/s²

工作转矩 0.6 Ncm (+20 °C)

启动转矩 0.8 Ncm (+20 °C)

允许驱动装置静态轴位移

± 0.5 mm 径向

± 0.5 mm 轴向

允许驱动装置动态轴位移

± 0.1 mm 径向

± 0.01 mm 轴向

滚珠轴承使用寿命 3.0 x 10^9 圈

1) 当在规定工作温度范围内运行时，转速为 1000 转 1/min 时的自发热为 3.3 K.

环境参数

运行温度范围 –30 °C ... +100 °C

储存温度范围 –40 °C ... +100 °C, 无包装

相对空气湿度/凝结 90 %, 光学扫描元件不允许冷凝

抗冲击能力 70 g, 6 ms (根据 EN 60068-2-27)

抗振动能力的频率范围 30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准

外壳防护等级

IP65, 轴侧 (根据 IEC 60529 标准)

IP65, 外壳侧，电缆出线口 (根据 IEC 60529 标准

同款型号

1036464 VFS60B-BHCJ04096

 1036465 VFS60B-BHCK04096

 1036467 VFS60B-BHEJ04096

1036468 VFS60B-BHEK04096

1036469 VFS60E-THAC01024

1036310 VFS60E-THCK01024

 1036312 VFS60E-THEJ01024

1036314 VFS60B-T5EK08192

1036451 VFS60E-BHAC01024

07 069 VFS60E-THAC01024

1036470 VFS60E-THAJ01024

 1036471 VFS60E-THAK01024

 1036473 VFS60E-THCJ01024

1036474 VFS60E-THEC01024

 1036475 VFS60E-THEK01024

07 059 VFS60E-BHEK01024

07 061 VFS60B-BHAJ04096

07 062 VFS60B-BHAK04096
