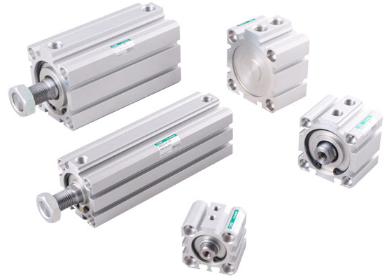

产品图片，CKD级紧凑型气缸 SSD2-DML-25-50-T0H-H

产品图片，CKD级紧凑型气缸SSD2-DML-25-50-T0H-H

特性

SD2系列

●内径尺寸：Φ12、Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ80、Φ100

●丰富的行程设定

     利用小间隔的行程设定，可选择符合设计的机种

●在同一尺寸下可附带橡胶缓冲

     可在不希望在气缸末端产生金属声的场合进行使用

     即便附带橡胶缓冲，尺寸仍然和原来一样

●可选的安装方法

     可用内六角螺栓直接安装，安装方便，法兰和耳座等安装连接件丰富

●在气缸四个面上均配置气缸开关槽

     开关安装位置可选性大，安全满足各类客户需求

●对应RoHS指令

注意事项

■ 本气缸为带防坠落（气缸静止状态的保持）机构的气缸。

在非常停止、紧急停止（气缸动作状态下停止）状态下使用时，寿命将显著缩短。

■ 在锁紧过程中施加背压可能会导致锁紧松脱，因此阀请使用单体阀或集成的单独排气型阀。

■ 夹持力下降时会产生危险，因此在锁紧动作时请勿对活塞杆施加旋转力（扭矩）。

此外，请在活塞杆不旋转的机构中使用。

■ 锁定解除时，前进方向锁紧型气缸请务必对气口B供给压力，后退方向锁紧型气缸请务必对气口A供

给压力，在不对锁紧机构施加负荷的状态下解除锁紧。

产品图片，CKD级紧凑型气缸SSD2-DML-25-50-T0H-H
