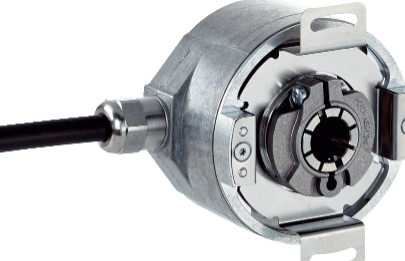

性能

每转的脉冲 65,536

测量步距 90° 每圈的电/脉冲

测量脉冲宽度偏差，“二进制”脉冲数 ± 0.0015°

误差限值 ± 0.03°

初始化时间 40 ms

接口

通讯接口 增量式

通信接口详情 TTL / RS-422

信号通道数量 6 通道

电气参数

连接类型 插头, M12, 8 针, 径向

工作电流 40 mA

功耗 ≤ 0.5 W (无负荷)

供电电压 4.5 V ... 5.5 V

负载电流 ≤ 30 mA

输出频率 ≤ 820 kHz

参考信号，数量 1

参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接

输出端短路保护 ✔ 1)

MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 2)

1) 与另一个通道、US 或 GND 短路，*大允许时间 30 s.

2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

机械参数

机械规格 通孔空心轴

轴直径 15 mm

重量 0.2 kg

材料、轴 金属

材料，法兰 铝

材料、外壳 压铸铝

启动转矩 0.8 Ncm (+20 °C)

工作转矩 0.6 Ncm (+20 °C)

允许静态/动态轴向轴位移 ± 0.5 mm / ± 0.01 mm

允许静态/动态径向轴位移 ± 0.3 mm / ± 0.05 mm

工作转速 ≤ 9,000 min⁻¹ 1)

转动惯量 40 gcm²

轴承使用寿命 3.6 x 10^10 转

角加速度 ≤ 500,000 rad/s²

1036114 VFS60E-T8EK01024

1036115 VFS60E-T8EK02048

1036116 VFS60B-T8EJ01024

1036121 VFS60E-T5AK02048

 1036129 VFS60E-T5AJ01024

1036150 VFS60E-T4AJ01024

07 067 VFS60B-BHEJ04096

07 068 VFS60B-BHEK04096

 1036151 VFS60B-T8EJ05000

 1036153 VFS60E-T7EJ01024

07 070 VFS60E-THAJ01024

07 071 VFS60E-THAK01024

07 073 VFS60E-THCJ01024

07 074 VFS60E-THEC01024
