描述FESTO导向气缸：DFM-40-25-P-A-GF

;FESTO导向气缸：DFM-40-25-P-A-GF

产品资料

产品代号: 170864

特性 值

从工作负载到连接板的重力中心距 50 mm

行程 25 mm

活塞直径 40 mm

驱动单元的运作模式 连接轭

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

导向 普通轴承导向

设计结构 导向

位置检测 用于接近式传感器

工作压力 1.5 ... 10 bar

*高速度 0.8 m/s

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 1 – 腐蚀影响

环境温度 -20 ... 80 °C

在终端位置的冲击能量 0.7 Nm

*大允许扭矩负载 Mx与行程的关系 7.9 Nm

在规定的距离xs，*大有用负载和行程的函数关系 180 N

6 bar时的理论作用力，回复行程 686 N

6 bar时的理论作用力，进程 754 N

移动质量 1,228 g

产品重量 2,217 g

其它可用接口 参见产品图纸

气动连接 G1/8

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 NBR

材料信息，壳体 锻造铝合金

材料信息，活塞杆 高合金钢, 耐腐蚀

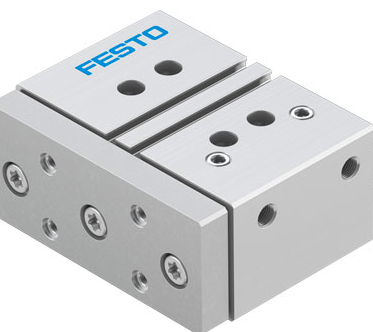

产品图片

型号

;FESTO导向气缸：DFM-40-25-P-A-GF
