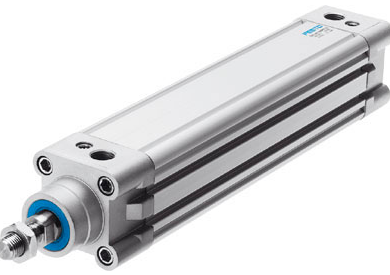

标准气缸

产品代号: 163430

通过在搜索字段中输入型号代码的前四个字符，可以找到*新的替代产品

特性 值

行程 3 ... 2,000 mm

活塞直径 80 mm

基于标准 ISO 15552

缓冲 P: 两端带弹性缓冲环/板

PPV: 两端带可调的气缓冲

装配位置 任意

设计结构 活塞

活塞杆

型材缸筒

位置检测 无

用于接近式传感器

派生型 终端位置锁定， 两端位置

后侧带端位锁

前侧带端位锁

运行性能经过改善

活塞杆加长外螺纹

活塞杆上采用内螺纹

带特殊螺纹的活塞杆

活塞杆带外六角

加长活塞杆

活塞杆夹紧单元

抗扭转

出色的耐腐蚀防护

防尘设计

很平滑地慢速移动

摩擦

双端活塞杆

穿透式, 中空活塞杆

耐热密封，*高可承受120°C

温度范围 -40 - 80 °C

单端活塞杆

防止扭转/导向 方形活塞杆

工作压力 12 bar

工作模式 双作用

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T4 Gb

ATEX 类粉尘 II 2D

燃爆防护型粉尘 Ex h IIIC T120°C Db

符合防爆要求的环境温度 -20°C <= Ta <= +60°C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

3 – 强腐蚀影响

环境温度 -40 ... 120 °C

海事分类 看证书

在终端位置的冲击能量 0.9 J

防旋转的*大扭矩 3 Nm

6 bar时的理论作用力，回复行程 2,721 N

6 bar时的理论作用力，进程 2,721 ... 3,016 N

安装类型 具有内（阴）螺纹

带附件

气动连接 G3/8

材料备注 符合 RoHS

材料信息，盖 压铸铝

有镀层

材料信息，缸筒 锻造铝合金

光滑处理

单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态

单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于前伸状态

双电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态

单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态

单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于前伸状态

双电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
