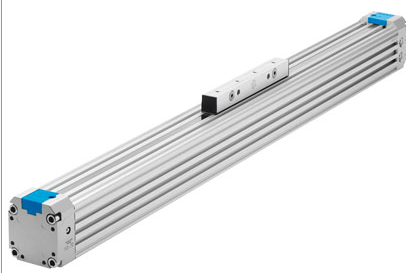

DGPL-25-1500-PPV-A-B-GF-GK-SH

特性 值

行程 10 ... 3,000 mm

活塞直径 25 mm

缓冲 PPV: 两端带可调的气缓冲

液压缓冲器, 硬性特征曲线

装配位置 任意

导向 基本导向

普通轴承导向

循环滚珠轴承导向

重载导向

驱动器原理 正-锁定 (槽)

位置检测 用于接近式传感器

带安装好的位移传感器

带集成的位移传感器

派生型 气源口位于两侧

防护型

标准滑块

加长滑块

夹紧连接, 位于后侧

夹紧单元, 位于底部

夹紧连接, 位于前侧

工作压力 2 ... 8 bar

工作模式 双作用

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T4 Gb X

符合防爆要求的环境温度 -10°C <= Ta <= +60°C

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 0 - 无腐蚀影响

1 – 腐蚀影响

2 – 中等腐蚀影响

防护等级 IP65

环境温度 -10 ... 60 °C

缓冲长度 18 mm

6 bar时的理论作用力，回复行程 295 N

6 bar时的理论作用力，进程 295 N

其它可用接口 参见产品图纸

气动连接 G1/8

材料备注 不含有黄铜和PTFE

材料信息，盖 铸铝

有镀层

材料信息，密封 NBR

TPE-U(PU)

材料信息，壳体 铝

阳极氧化处理

FESTO直线驱动器，175134订货号

无杆气缸 DGP

派生型和附件

1 无杆气缸

DGP

气动无杆气缸，带驱动滑块 1 / 3.1-8

2 负载转换器

AK

在行程 > 2 m 或处于不适宜的环境中时，将驱动器面朝下安装。

可使用负载转换器将负载安装到上面

61

3 力矩补偿器

FK

补偿安装无杆气缸和外部导向时的误差 62

4 沟槽盖

B/S

用于防止灰尘进入，并保护接近开关电缆 65

5 接近开关

G/H/I/J/N

用于感测驱动器位置 67

6 带电缆插座

V

用于接近开关 67

7 沟槽螺母，用于安装沟槽

用于安装附件 65

8 中间支撑件

用于安装轴，特别是在行程较长的情况下 59

9 脚架安装件

用于安装气缸
