正确安装PHOENIX的2866747电源
电源 - QUINT-PS/1AC/24DC/ 3.5 - 2866747
用于DIN导轨安装的QUINT POWER电源，初级开关模式，采用SFB技术
（选择性熔断技术），输入：1相，输出：24 V DC/3.5 A
提供*大化功能性的QUINT POWER电源
QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，
从而提供选择性系统保护并可以节省成本费用。通过预防性功能监控可以
确保极高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。
通过静态功率储备POWER BOOST，能地启动重负载。可调电压可
覆盖5 V DC ... 56 V DC之间的所有范围。
YS
通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，
因此能地启动大型负载
带动态功率裕度SFB（选择性熔断）技术的标准断路器快速触发，
多为6次，额定电流为12 ms
用于*大的系统可用性IQ技术可确保*高的系统性。
预防性功能监控

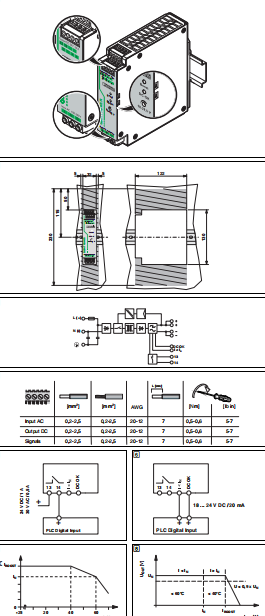

结构框图
安装说明书
| 额定输入电压范围 | 100 V AC ... 240 V AC |
|---|---|
| 输入电压范围 | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| 介电强度 *大 | 300 V AC |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| PE放电电流 | < 3.5 mA |
| 电耗量 | 1.4 A (120 V AC) |
| 0.8 A (230 V AC) | |
| 0.9 A (110 V DC) | |
| 0.4 A (220 V DC) | |
| 额定功耗 | 180 VA |
| 冲击电涌电流 | < 20 A (典型) |
| 电网缓冲时间 | 典型值 20 ms (120 V AC) |
| 典型值 80 ms (230 V AC) | |
| 输入熔断器 | 5 A (慢熔断，内部) |
| TJ使用的输入保护断路器 | 6 A ... 20 A (AC: 特性B、C、D、K) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
