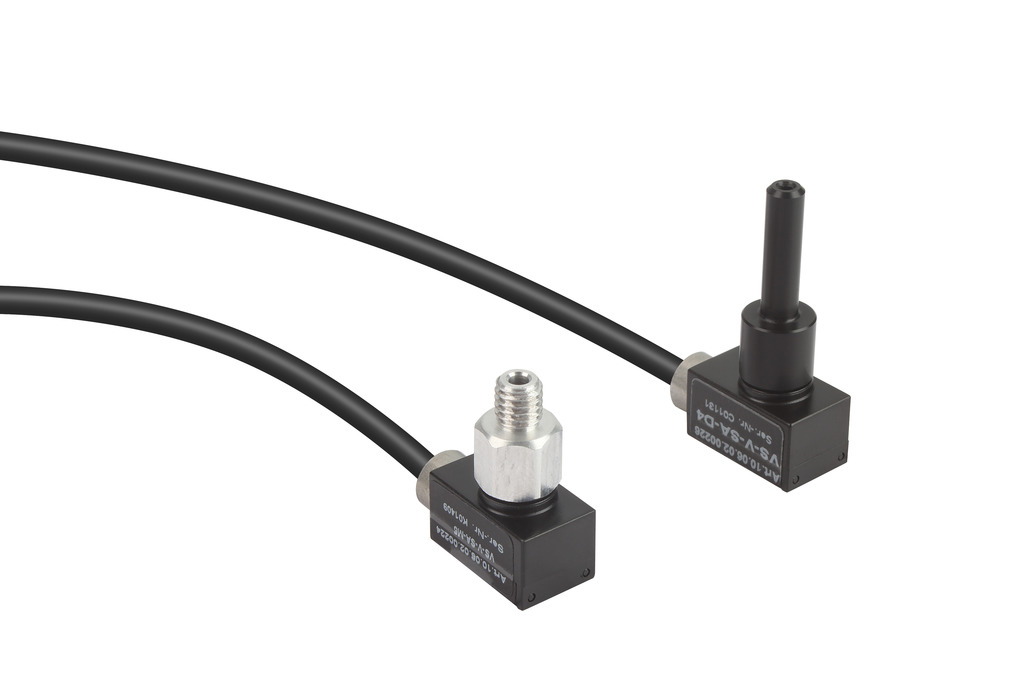

施迈茨真空开关使用范围，VSi V D M8-4

施迈茨真空开关使用范围，VSi V D M8-4

IO-Link装置可通过总线系统与远程可编程控制器 (PLC) 进行通讯。

系统操作人员可读取、监测并设置参数，无需停机或逐一攀

爬每台机器人，即可优化真空系统性能。

此外，部分产品还可利用近场通讯 (NFC) 技术，通过手持设备进行使用。

多级真空发生器采用多级喷嘴结构设计，吸气容量极高。

主要用于搬运透气性工件，如纸板、刨花板、密度板。

压缩气体从入口(A)进入真空发生器，通过多个串联在一

无接触搬运敏感型工件，如硅片、电池片以及显示屏EL

利用永磁安全吸取工件：搬运多孔金属板、复杂几何形状的激光切割件

无需电力驱动：即使断电，仍然能由压缩空气开关保持在所选定的“吸取”或“释放”状态。

接触面与吸气口位置紧凑：防止工件被吸入或损坏极高的抽吸能力：

安全吸取，即使搬运多孔部件，如复合复合织物，特别是极薄且敏感的箔片或空白电路板

施迈茨的大面积真空海绵吸具系统FXP/FMP系列作为多

用途型产品，建立了行业新标准，为自动化真空搬运领域

提供了更高的稳定性及效率。典型应用包括高速码垛和卸垛纸

箱、收缩膜包装件、袋子和罐，以及强效吸取木梁、高不平板材和家具

部件，或准确搬运金属薄板与其他汽车塑料、玻璃及纤维复合物部件。

大面积真空吸具系统FXP用于对型材进行整层搬运

集成式真空发生器均采用了该喷嘴。

采用eco-nozzle高效喷嘴技术的集成式真空发生器SCPSi

真空发生器SEAC适合需要极其快速搬运，短动作周期的

起的文丘里管(B)。

喷嘴将压缩气体变成高速气流，带走腔体内的气体分

子，在喷嘴末端产生真空，把空气从 (D) 口引入。将所有

串联喷管的抽吸量加起来，就形成了总的抽吸量D，这些

被吸入真空发生器内的空气然后与压缩空气一起通过消

音器(C)喷出。

新型eco nozzle技术可降压缩空气消耗量，提供相当高的吸

气容量，更高效生成真空。新型SBPL系列和SCPS系列的小型

安装轻质SEAC真空发生器即可实现（成为分散式真空产

生装置）。真空发生器和吸盘间无长管，无需对其进行

抽吸，该装置可确保大幅缩短空闲时间。

带自吹气功能的真空发生器是真空系

统中经济的解决方案；无需提供其

他控制软管和控制阀直接安装于吸盘上

集成式强劲吹气阀，适合高速动作周期

集成式气动节气功能直接安装于吸盘上真空开关可选配

提供极真空度下极高的真空流量：

漏气补偿性很好，非常适合用于搬运透气性工件，如印刷线

路板或木质薄板吸盘“悬浮”在真空气垫上：

应用。可大幅缩短抽吸时间和释放时间。在吸盘上直接

大面积真空吸具系统FXP用于小箱子的装箱作业

大面积真空吸具系统FXP用于搬运成型CFRP部件

大面积真空吸具系统FXP用于在车辆装配过程中搬运汽车玻璃

作为一款可随时安装的装置，大面积真空吸具系统FXP装配有集成式真空发生

装置。其可根据工况变化进行单独配置和快速拆卸。该系统采用模块化结构，易于维护。

大面积真空吸具系统FMP采用与FXP相同的模块化结构，

并预留有外接端口，可外接真空发生装置，

因此特别适合配套高流量真空泵和鼓风机使用。

带有集成式真空发生装置的FX型号标准尺寸为120 mm x 60 mm。

真空度整面吸取：表面压力 ，搬运过程极为轻柔

无痕PEEK材质制成的吸附区域：不会对玻璃表面造成任何污染

吸盘尺寸适用于 125 mm 和 156 mm (5"和 6") 的标准电池片：

非常快速、安全、精准、轻柔地搬运硅片和电池片

高抽吸率，即使局部覆盖或漏气：

即使变形，破损或穿孔的硅片和电池片也能安全搬运

施迈茨真空吸具系统可广泛应用于多种行业，为流程

的高效自动化保驾护航。多年以来，我们积累了丰富的行

业应用经验，并与众多客户建立了紧密的合作关系，确保

了我们有效了解贵公司的流程和提供满意的产品，助您实

现行业 高标准。我们的解决方案涉及范围广，既可提供

灵活性强且易于整合的通用型吸盘，也可定制的复杂型吸盘。
