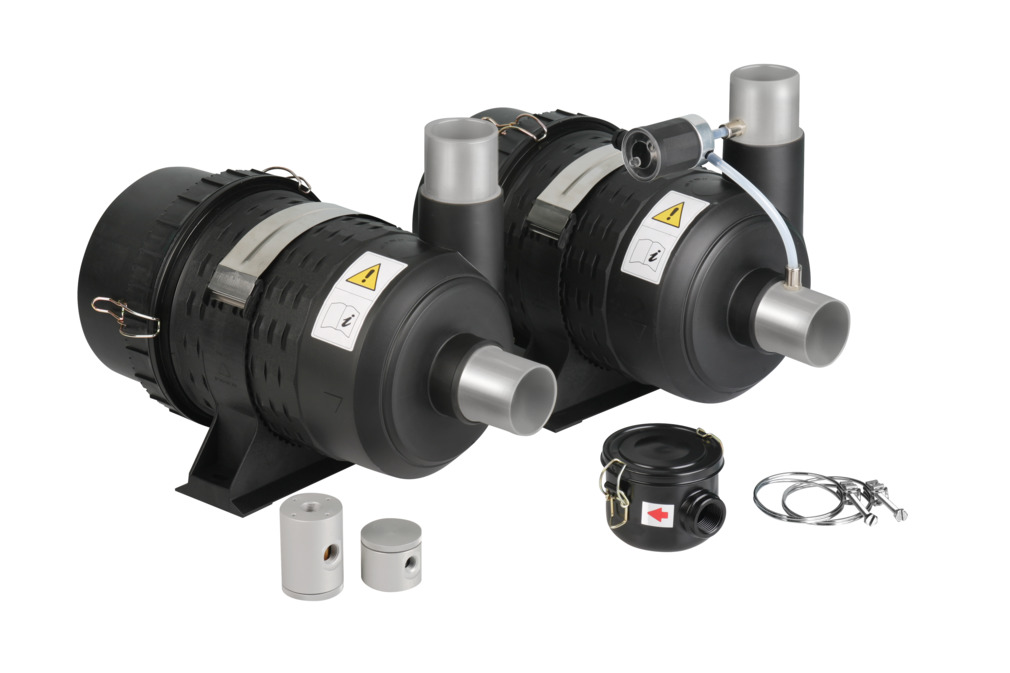

选型指南真空过滤器SCHMALZ，VSi P10 D M8-4

选型指南真空过滤器SCHMALZ，VSi P10 D M8-4

优化调节能力海绵受压后回弹迅速

更换海绵时，铝板上不会留有残留物，无需清洗

适用于宽度20mm及以上的工件可选配过滤网

优化高度补偿和减震效应嵌入式结构，更换快速

直径范围20-40mm

由符合FDA标准的食品级硅胶制成可选配插入式滤芯

计算所得的吸力仅仅是理论值，在实际应用中还必须考虑

很多重要因素，如吸盘的大小和形状、工件的表面光洁度

和硬度 (变形性)。因此，我们建议安全系数(S)至少为2倍。

德国事故预防法规要求的 安全系数为1.5倍。如果工件

需要旋转或翻转，建议选取安全系数为2.5或更高，以满足

翻转过程中所需要的力。

摩擦系数“µ”指的是两表面间的摩擦力与作用于其一表面

上的垂直力之比值。通常真空吸盘和工件之间的摩擦系数

不是固定值，而是必须要通过测试来确定，工件表面状况

（粗糙/干燥/潮湿/油性）或吸盘的属性（结构/密封唇/密封

圈/吸盘材质/肖氏硬度）都对摩擦系数有着显著的影响。

侧向力是指切向作用于表面的作用力。样本中的测量值均以牛顿为单位。

是指在抽吸过程中吸盘所产生的型变量 (z)。

是指吸盘所能安全吸取的工件的小半径。

鉴于吸盘合成橡胶材料的敏感性，储存及清洗吸盘时请注意：

吸盘应该在阴凉 (0°C–15°C, 高25°C)，避光，干燥，

无灰尘，无臭氧和不受压力的环境下存放。臭氧，光照 (尤其是紫外线)，

热量，氧气，湿气，以及机械外力会缩短吸盘的寿命。

可使用肥皂和温水清洗吸盘，然后在室温下晾干。

灵活性、贴合性俱佳的密封唇加强的吸盘主体

吸盘表面有支撑加强构造高耐磨材质ElastodurED-65

特种聚氨酯VU1材质，高耐磨性抗化学性强磨损极：

约10-12 mm³，符合DIN 53516标准

底部支撑结构适应温度：-30˚C至+80˚C，短时间接触耐温达100˚C

柔软密封唇  密封唇含有内层密封结构

吸盘底部采用特殊结构设计SHFN-...-E 系列真空吸盘吸盘接头为

硫化固定灰尘过滤片（可选配）特制泡沫橡胶密封圈（可选配）

特别适合表面不平整的工件对粗糙和光滑工件的密封性均极好

适合速度快、循环周期短的工况增加运行稳定性适用于高粉尘环境

适用于搬运表面非常粗糙的工件密封唇薄且扁平（Ø125mm至200mm）密封唇边口陡峭

(Ø300 mm和400mm及HS型号)表面和双密封唇采用特殊胶条

有效吸气面积大内部体积小和压缩行程短

材质：乙丙橡胶EPDM材质：无痕橡胶聚合物HT1

吸气时相对运动较小；对工件表面无损耗

吸盘具有 佳的吸力和的缓冲效果

摩擦力大且真空度高，适用于搬运表面带有隔离粉 (脱模粉) 的玻璃板

适用于高加速度的高速运动工况中在高速运行中，减少抽真空时间，

缩短作业周期适用于需要抗紫外线和耐臭氧的应

用领域（如室外）大大减少了工件上的痕迹

圆形吸盘SGF带有铝制支撑板，可用于搬运更高负载并可有效

避免轻薄工件弯曲。

圆形吸盘SGF带有两个真空连接头（结构参数：G1和G2）。

吸盘交付时带有用密封堵头堵住的G2。

螺纹G2可用于连接感应阀。在此情况下，G1须由固定夹堵住。

真空连接头两端（G1和G2）均可插入滤网。

坚固耐磨的真空吸盘SPK，由EPDM材质的密封圈 MOS（贴

合力极强）和铝制支撑板组成密封圈无接缝，使用寿命长

浅灰密封圈可减少留在白色表面上的痕迹

密封圈安全牢固地嵌入在支撑板磨损的密封圈可单独更换

支撑板底部带有橡胶垫，保护工件不受损

感应阀可单独选配，装配简便，可搭配中等强度的防松螺纹油使用

特殊氟化橡胶FPM-F制成，表面覆盖毡层

吸盘垫与金属安装板用螺丝连接 大面积金属安装板

高耐热达400°C (短时间)，在工件上几乎不留痕迹

当吸盘损坏时便于更换散热性好，易冷却
