期货预定：美国BANNER邦纳的测量光幕

期货预定：美国BANNER邦纳的测量光幕

产品型号

MAE2416Q

MAE4832Q

MAE1232Q

MAE1832Q

MAE2432Q

MAE3016Q

MAE3032Q

MAE3632Q

MAE4232Q

MAE6032Q

MAE616Q

MAE632Q

MAE6616Q

MAE6632Q

MAR1216PX485

MAR1232NX485Q

MAR1832NX485Q

MAR2432NX485Q

MAR3032NX485Q

MAR3632NX485Q

MAR4232NX485Q

MAR5416NX485Q

MAR6032NX485Q

MAR616NX485Q

MAR632NX485Q

MAR6616NX485Q

MAR6632NX485Q

MAR7216PX485Q

MAR3616NX485Q

MAR4216NX485Q

MAE5432Q

MAE7232Q

MAR2416NX485Q

MAR3016NX485Q

MAR4816PX485Q

MAR4832NX485Q

MAR5432NX485Q

MAR7232NX485Q

技术资料

感应模式（详细）发射极

设备类型两件式

主要外壳材料铝

光束间距9.5毫米

DeviceNet否

IO链接号

Modbus RTU编号

RS-232否

RS-485否

阵列长度（mm）1667

*高温度（°C）70

*温度（°C）-40

光束数176

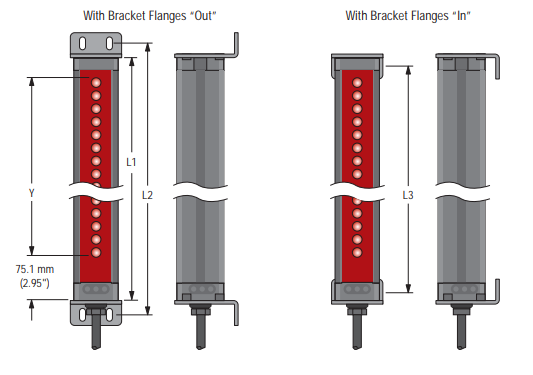

外壳长度（毫米）1755

*小物体灵敏度（mm）12.7-19.1

电源16-30V dc

离散输出N / A

发射器/接收器范围（m）4.6

*高相对湿度0.95

模拟输出N / A

电源电压和功率

直流16 V至30 V直流;*大功率12

具有反极性和瞬态电压保护

两个离散输出：输出1和输出2

输出可以是集电极开路NPN或PNP晶体管。的

输出是出厂时的NPN输出。

离散输出（NPN或PNP）

额定*大DC 30 V，*大150 mA负载，短路保护

关断状态漏电流：30 V dc时<10μA

接通状态电压：<1 V dc在10 mA时，<1.5 V dc在150 mA时

串行数据输出

EIA-485接口

波特率9600，19.2 K，38.4 K

8个数据位，1个起始位，1个停止位，无奇偶校验

控制器编程

通过EIA-485到横幅传感器

传感器<1220 mm（4ŌͿ长：6.1 m（20ŌͿ

传感器≥1220 mm（4ŌͿ长：4.6 m（15ŌͿ

*小物体

隔行模式：12.7毫米（0.5英寸）2

快速入门指南

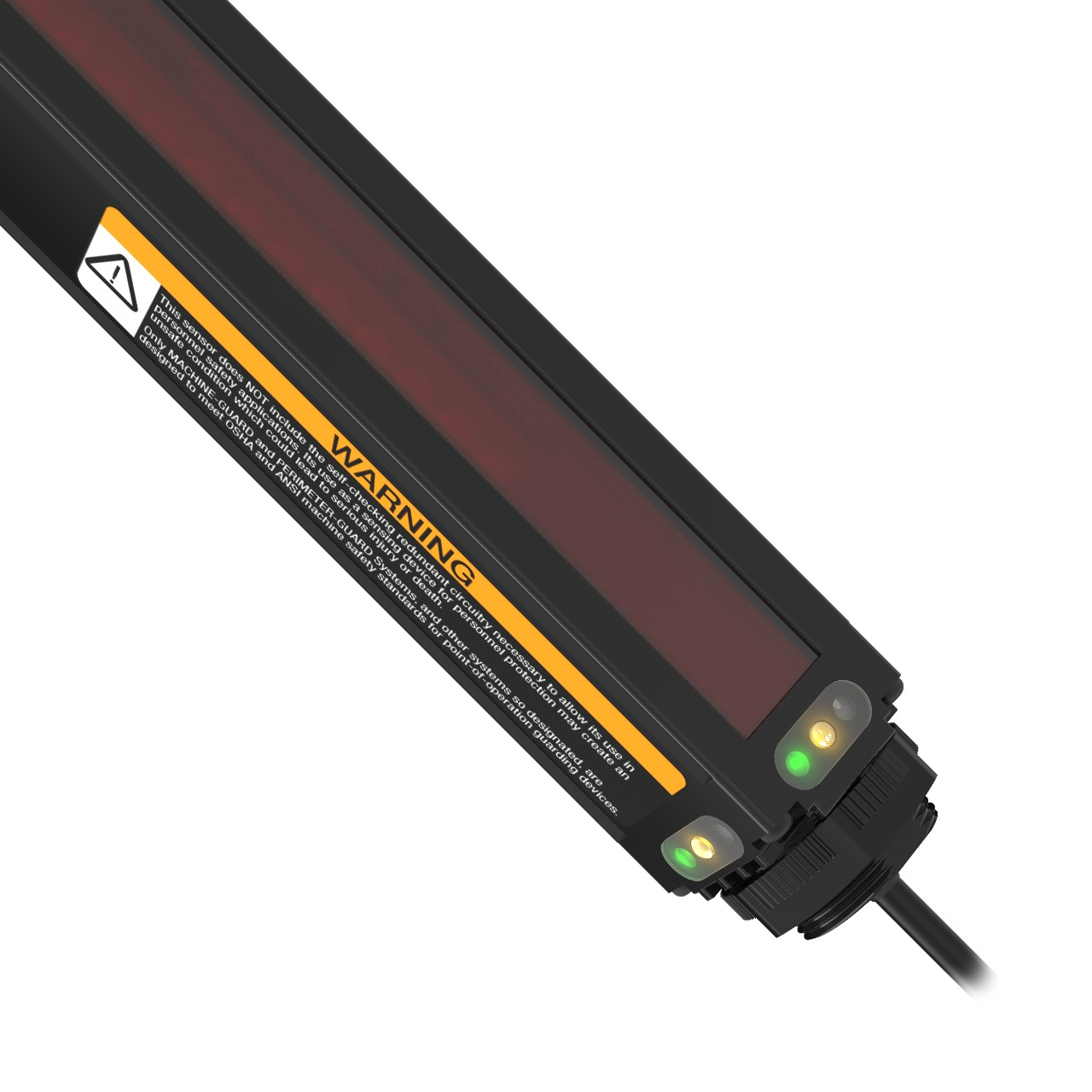

A-GAGE微型阵列两片式测量光幕，光束间距为9.5毫米（3/8英

本指南旨在帮助您设置和安装A-GAGE MINI-ARRAY两件式测量光幕。 为完成
