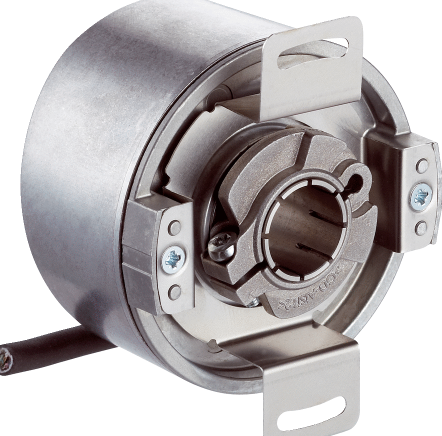

开增税的德国SICK伺服编码器

开增税的德国SICK伺服编码器

性能

每圈正弦/余弦周期 1,024

可测量*对圈数 1

总步数 32,768

测量步距 0.3 ″ 正弦/余弦信号按 12 位细分

积分非线性 Typ. ± 45 ″, 估算正弦/余弦信号的误差限值, 定子联轴器松动

差分非线性度 ± 7 ″, 正弦/余弦信号周期非线性

工作转速 ≤ 6,000 min⁻¹, 直至产生的*对位置

可用存储空间 1,792 Byte

接口

*对位置编码类型 二进制

编码方向 增量, 从“A”方向观察顺时针旋转的轴（参见尺寸图）

通讯接口 HIPERFACE®

电气参数

连接类型 电缆, 8 芯, 径向, 1.5 m

供电电压 7 V DC ... 12 V DC

建议供电电压 8 V DC

电流消耗 < 80 mA (无负荷)

正弦/余弦周期输出频率 ≤ 200 kHz

机械参数

轴的形式 通孔空心轴

轴直径 1/2″

材料、轴 不锈钢

材料，法兰 压铸锌

材料、外壳 压铸铝

法兰类型 / 定子联轴器 定子联轴器

尺寸 参见尺寸图

重量 ≤ 0.25 kg

转动惯量 40 gcm²

工作转速 ≤ 9,000 min⁻¹ 1)

角加速度 ≤ 500,000 rad/s²

工作转矩 0.6 Ncm (+20 °C)

启动转矩 + 0.8 Ncm (+20 °C)

允许驱动装置静态轴位移

± 0.3 mm 径向

± 0.5 mm 轴向

允许驱动装置动态轴位移

± 0.1 mm 径向

± 0.2 mm 轴向

滚珠轴承使用寿命 3.6 x 10^9 圈

产品就是图纸表

技术图纸

尺寸图 插入式空心轴，电缆连接 - 标准系统

安装建议 型号 4

图表 过程通道的信号参数
