产品资料

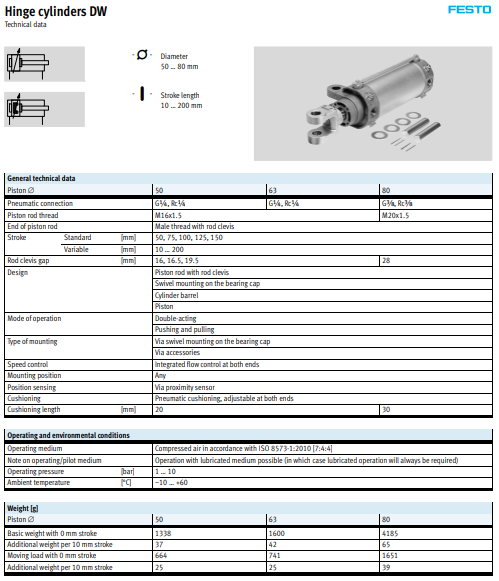

技术参数

行程 150 mm

活塞直径 63 mm

活塞杆螺纹 M16x1,5

双耳环到耳轴安装件之间的距离 16.5 mm

缓冲 PPV: 两端带可调的气缓冲

装配位置 任意

设计结构 活塞

活塞杆及双耳环

在前端盖上有摆动式安装件

气缸缸筒

速度调节 两侧都有集成的流量控制阀

位置检测 用于接近式传感器

活塞杆末端 外螺纹及双耳环

工作压力 1 ... 10 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 0 - 无腐蚀影响

环境温度 -10 ... 60 °C

在终端位置的冲击能量 1.3 J

缓冲长度 20 mm

6 bar时的理论作用力，回复行程 1,682 N

6 bar时的理论作用力，进程 1,870 N

0 mm行程时的移动质量 741 g

每10 mm 行程所增加的重量 42 g

0 mm行程时的基本重量 1,600 g

每 10 mm 行程的附加质量系数 25 g

其它可用接口 参见产品图纸

安装类型 在前端盖上有摆动式安装件

带附件

气动连接 G1/4

材料信息，杆叉 钢铸件

热处理钢

材料备注 符合 RoHS

材料信息，防尘密封 青铜

材料信息，盖 压铸铝

阳极氧化处理

材料信息，密封 NBR

材料信息，活塞杆 热处理钢

电镀层为硬铬

材料信息，缸筒 锻造铝合金

阳极氧化处理活塞杆位置：

–通过传感器条（图）

–通过带有SMBR的安装套件

接近传感器

SME- / SMT-8M或SMTSO-8E

–通过外部接近传感器

使用切换杆

2旋转气缸上的轴承。

杆形U形叉的间隙

和旋转轴承相同

3种不同的U形U形夹间隙

已选

4集成流量控制

5综合终点

缓震

6气动连接，可以：

–通过Rc或G螺纹

–三个连接选项

侧面（例如，通过修改

传感器条）
