本产品的技术资料

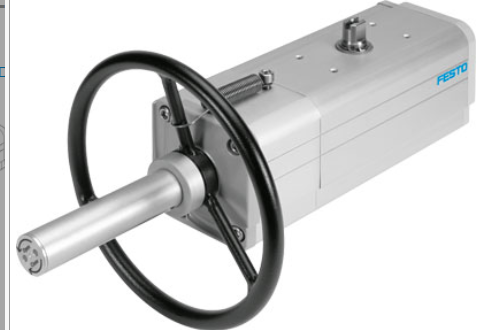

DAPS-0960-090-R-F14-MW数据表

产品代号: 8005009

驱动器尺寸 0960

法兰孔的样式 F14

摆动角度 92 deg

主轴连接深度 38.5 mm

连接件接口符合标准 ISO 5211

缓冲 无缓冲

装配位置 任意

工作模式 双作用

设计结构 Yoke 动力学

位置检测 无

关闭方向 向右关闭

阀的接口符合标准 VDI/VDE 3845 (NAMUR)

安全性能等级 (SIL) 产品可用于SRP/CS ,*高 SIL 2 (高要求)

产品可用于SRP/CS 直至要求的SIL 2

工作压力 1 ... 8.4 bar

额定工作气压 5.6 bar

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T6...T3 Gb X

ATEX 类粉尘 II 2D

燃爆防护型粉尘 Ex h IIIC T85°C...T200°C Db X

符合防爆要求的环境温度 -20°C <= Ta <= +60°C

环境温度 -20 ... 80 °C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

额定工作压力以及 0°旋转角度时的扭矩 960 Nm

额定工作压力以及 50°摆角时的扭矩 480 Nm

额定工作压力以及 90°摆角时的扭矩 720 Nm

6 bar时，每循环 0?90?0 的空气消耗 42.35 l

产品重量 23,800 g

主轴连接 V36

气动连接 G1/4

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 FPM

NBR

PUR

材料信息，壳体 锻造铝合金

材料信息，螺丝 高合金钢

材料信息， 轴 高合金钢

主轴的材料编号 1.4305

型号表

DAPS-0960-090-RS3-F1216-MW

DAPS-1440-090-R-F12-MW

DAPS-1440-090-R-F12-MW-T6

DAPS-1440-090-R-F12-T6

DAPS-1440-090-R-F14

DAPS-1440-090-R-F14-MW

DAPS-1440-090-R-F14-MW-T6

DAPS-1440-090-R-F14-T6

DAPS-0960-090-RS3-F1216-T6

DAPS-0960-090-RS3-F14

DAPS-0960-090-RS3-F14-MW

DAPS-0960-090-RS4-F14

DAPS-0960-090-RS4-F14-MW

DAPS-0960-090-RS4-F14-T6

DAPS-1440-090-R-F12

DAPS-1440-090-RS1-F16

DAPS-0960-090-RS4-F1216-MW

DAPS-0960-090-RS4-F1216-T6

DAPS-1440-090-RS2-F16-T6

DAPS-1440-090-RS4-F16

DAPS-1440-090-RS2-F16

DAPS-0960-090-RS3-F14-T6

DAPS-0960-090-RS4-F1216
