性能

» 高耐用性

» 紧凑型设计

» 高夹持力

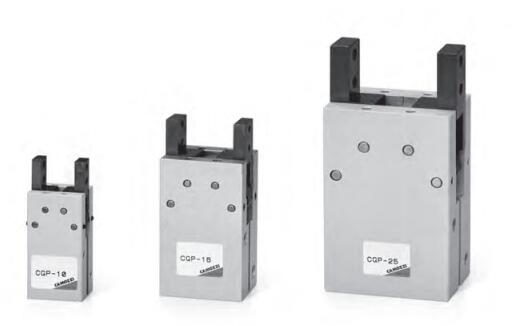

   CGP 系列平行式爪钳按照其驱动气缸的缸径（即出力的大小）可分为五种不同的规格。爪钳在具有很高耐用度的滑动部件上平行移动，活塞上装有永磁体，可使用 CSB 型磁性接近开关。磁性接近开关安装在基座的 T 型凹槽内，以检测爪钳的张开或关闭。

    CGP 系列爪钳在基座的三个侧面上具有

安装孔，可以很方便的安装，也可以选用附

件 C-CGP 型凹形支架或 L-CGP 型凸形支架

进行安装。

注：1.安装附件及磁性接近开关需单独订购

综合参数

型号    CGP-10 CGP-16 CGP-20 CGP-25 CGP-32

规格      10 16 20 25 32

工作方式    双作用，平行式

工作压力    1.5 ÷ 7 bar

工作温度     0 ÷ 80°C

大工作频率    180 次/分钟

接口        M5（其中 CGP-10 为 M3）

介质          洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

润滑        气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑

工作行程 (mm)      4 8 12 14 16

理论夹持力 - 张开 (N)     8 24 47 75 100 （当工作压力为 5 bar，夹持点长度为 30 mm 时）

理论夹持力 - 关闭 (N)    5 18 35 60 85 （当工作压力为 5 bar，夹持点长度为 30 mm 时）

大夹持点长度 L (cm)     3.0 4.0 6.0 7.0 8.5 （当工作压力为 5 bar 时）

质量 (g)        50 140 250 410 680
