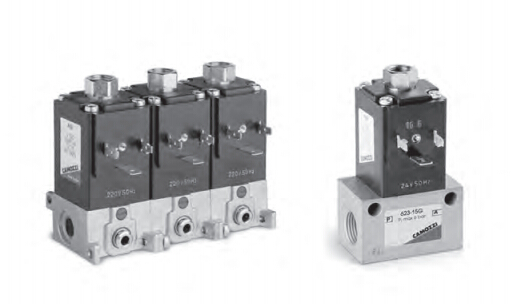

6 系列直动式电磁阀有二位二通及二位三通两种类型，其机能有常闭（NC）和常开（NO）两种，可在润滑或不润滑情况下良好工作。

注：电磁铁用插座需单独订购。

二位二通，二位三通，单稳式

接口 G1/8，G3/8，ø4 快插接头

综合参数

阀位机能    二位二通，二位三通，常闭 [NC]，常开 [NO]

结构形式     截止式

材料          铝和镀镍黄铜阀体，丁腈橡胶密封件（可按要求提供氟橡胶密封件），其他件为不锈钢

安装位置       任意

工作温度      0 ÷ 80°C（干燥空气为 - 20°C）

介质       经过滤的压缩空气，无需油雾润滑。如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）

电压       交流 24V，110V， 230V（50/60Hz）

           直流 24V

电压允差   交流 -15% 至 +10%

           直流 ±10%

功率消耗   交流 19 VA（起动时） 12 VA（工作时）

           直流 10 W

工作循环    ，连续工作

绝缘等级     H

插座型号    124-800，124-701B，124-701C

防护等级   IP65（带插座，符合 DIN 40050 标准）
