性能

» 配置简便

» 多芯插座可选择配置在

阀岛的左侧或右侧

» 安装方便

3 系列电磁阀，多芯插座连接，接口 G1/8

双二位三通，二位五通，三位五通（中封、中泄、中压）

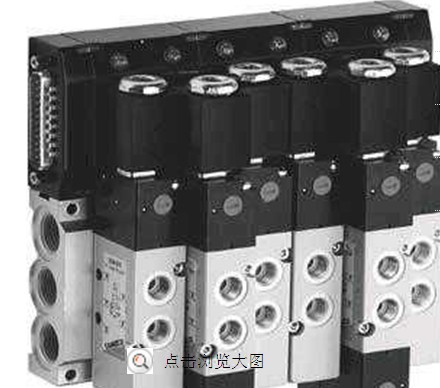

3 系列多芯插座连接阀岛是以 3 系列电磁阀为基础、电-气集成的阀岛，多可容纳 22 个阀位（带 2 个 SUB-D 插座，分别位于阀岛的两侧）。

综合参数

结构形式     滑阀型

阀位机能     双二位三通，二位五通，三位五通（中封、中泄、中压）

材料         铝阀体，不锈钢阀芯，丁腈橡胶密封件

安装方式       借助气路板上通孔

阀位信号显示   LED 显示（黄色）

电压             24V DC

电压允差         ± 10%

工作循环          ，连续工作

防护等级          IP65

功率消耗          3 W（每个电磁铁）

电源插座            SUB-D 25 芯（IP65）

接口       电磁阀工作口 = G1/8

            气路板进气口和排气口 = G3/8

安装位置     任意

工作温度       0 ÷ 60°C （干燥空气为 - 20°C）

公称流量       Qn 700 Nl/min

公称直径       7 mm

介质        经过滤的压缩空气，无需油雾润滑。

            如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）
