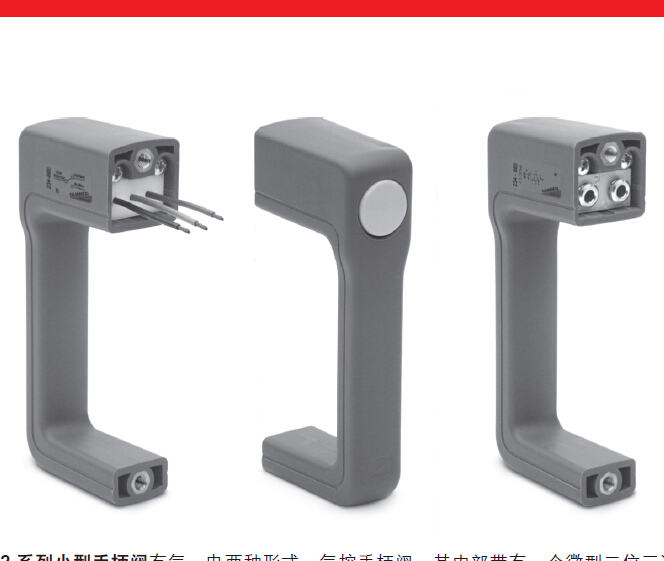

    2 系列小型手柄阀有气、电两种形式。气控手柄阀，其内部带有一个微型二位三通手控阀，当用手握住手柄并用拇指按下手柄上的按钮时，内部的手控阀动作。电控手柄阀，其内部带有一个单触点微型转换开关，当用手握住手柄并用拇指按下手柄上的按钮时，内部的单触点微型转换开关动作。小型手柄阀可安装在各种形式的机座上，与气动系统或者电气系统连接后，组成手动气开关或手动电开关。

气控手柄阀内置微型二位三通手控阀

电控手柄阀内置单触点微型开关

综合参数

气控手柄阀

结构形式          截止型

阀位机能      二位三通，常闭式（NC）或常开式（NO）

公称直径     2.5 mm

安装方式      2 个 M5 内螺纹

接口         Ø4 快插接头

安装位置     任意

工作温度      0 ÷ 70°C（干燥空气为 - 20°C）

工作压力         2 ÷ 8 bar

公称流量        Qn = 60 Nl/min

介质         经过滤的压缩空气，无需油雾润滑。

             如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）

驱动力         13 N（当工作压力为 6 bar 时）

电控手柄阀

结构形式      开关式

电连接        3 根外径为 Ø2.2 mm 导线，内截面 0.5 mm，长度 300 mm

              黑色（常闭，NC）

              蓝色（常开，NO）

安装方式      2 个 M5 内螺纹

安装位置         任意

工作温度         0 ÷ 70°C

防护等级       IP40

接通行程        2 mm

驱动力           5 N
