性能

» 插装式结构

» 不同应用的 佳安装方式

» 回转阀芯，内部无弹性密封件

» 紧凑型设计，流量大

» 闭环控制阀芯位置，精度高

» 三位三通，公称直径 4mm 和 6 mm 两种可选

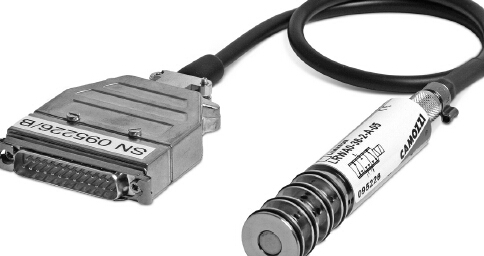

    LRWA0-34 型和 LRWA0-36 型三位

三通伺服阀采用zhuanli设计的回转阀芯结

构，阀芯采用闭环位置控制，精度高。

插装式结构，体积小，适用于紧凑型的

应用。

综合参数

电压     稳压，24V DC +/- 10%， 大电流 0.8 A

输入信号     +/- 10V DC （100 Ω），0 ÷ 10V DC（100 Ω），0 ÷ 20 mA（500 Ω）

大流量     6 bar -> 0 bar: 700 Nl/min（LRWA0-34） 1100 Nl/min （LRWA0-36）

            6 bar -> 5 bar: 450 Nl/min（LRWA0-34） 690 Nl/min （LRWA0-36）

介质         经过滤的空气（过滤精度 5 μm 或更小），不需润滑

工作压力      -0.9 ÷ 10 bar

泄漏量     小于 1% 的 大流量

材料      AISI 440B/1， 丁腈橡胶密封件（静密封）

迟滞     约为满量程的 1%（与阀芯所在位置有关）

线性度     约为满量程的 1%（与阀芯所在位置有关）

极限频率（-3dB，-90°)   输入信号为 +/- 时，约为 70 Hz

                   输入信号为 +/- 50% 时，约为 110 Hz

换向时间     0 - ：约 5 ms

             +/- ：约 7 ms

工作温度     0 ÷ 50°C

相对湿度      大 90%

阀芯质量      0.140 kg（不包含电缆）
