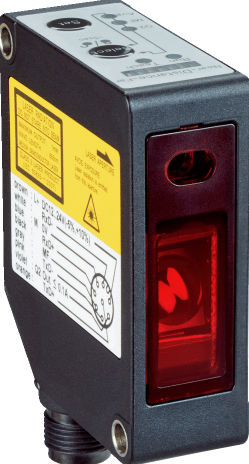

详解西克SICK的位移测量传感器6036634

详解西克SICK的位移测量传感器6036634

技术数据表

机械/电子参数

供电电压 Uv DC 18 V ... 24 V

功耗 ≤ 2.88 W 1)

预热时间 ≤ 30 min

外壳材料 PBT

挡风玻璃的材质 PMMA

连接类型 电缆, 2 m

显示器 柱状距离显示，多达 8 个状态 LED

重量 70 g

外壳防护等级 IP67

防护等级 III

1) 无载荷，带模拟输出电流.

性能

测量范围 100 mm ... 400 mm 1)

测量物体 自然物体

重复精度 75 µm 1) 2) 3)

线性度 ± 750 µm 2) 4) 5)

响应时间 ≥ 1 ms

测量频率 ≤ 1.33 kHz 1)

输出时间 ≥ 0.75 ms

光源 红色激光

激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014) 6)

典型光点尺寸（距离） 1.8 mm x 3.5 mm (250 mm)

其它功能 平均值设置 1 … 64x, 自动灵敏度调节, 自学习模拟输出,

可逆的模拟特性, 自学习输出信号开关装置, 可逆的开关特性,

多功能输入：激光关闭/外部示教/触发器, 切换模式：距离对象 (DtO), 切换模式：窗口 (Wnd)

1) 6% ... 90% 反射率.

2) 对于中等平均值设置.

3) 基本条件不变.

4) 对 90% 反射率（白色陶瓷）进行测量.

5) 应用时定期的参考.

6) 波长：655 nm，*大功率：1 mW.

接口

数字输出

数量 2 1)

类型 NPN

*大输出电流 IA ≤ 100 mA

模拟输出端

数量 1

类型 电压输出

电压 0 V ... 10 V, > 10,000 Ω

分辨率 16 bit

多功能输入 (MF) 1 x MF 2)

1) PNP: HIGH = UV - (< 2 V) / LOW = < 2 V; NPN: HIGH = < 2 V / LOW = UV.

2) MF 可用作激光关闭、触发器、外部示教或将其设为无效的；响应时间 ≤ 3 ms.

环境参数

运行环境温度 –10 °C ... +40 °C

存储环境温度 –20 °C ... +60 °C

相对空气湿度（非冷凝） 35 % ... 95 %

温度漂移 ± 0.08 % FS/K (FS = 满量程 = 传感器测量范围)

类型抗环境光能力

人造光: ≤ 3,000 lx

太阳光: ≤ 10,000 lx

抗振动性 10 Hz ... 55 Hz (振幅 1.5 mm，x、y、z 轴各 2 个小时)

抗冲击能力 50 G（x、y、z 轴各 3 次）

1052829 DT20-P244BS04

08833305DT20HI DT20HI

6065943 OL1S/OL1E-R1010A13

6067774 OL1S/OL1E-R1010A16

技术图纸

尺寸图 OD2-x250W150xx

连接类型 OD2-xxxxxxA2 OD2-xxxxxxC2 OD2-xxxxxxI2 OD2-xxxxxxU2 电缆

接线图

可调性 OD2-xxxxxxUx

光点尺寸 OD2-x250W150xx

线性度 OD2-x250xxxxx
