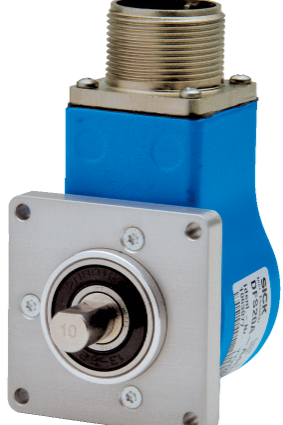

施克SICK增量型编码器特销

施克SICK增量型编码器特销

• 性能

  每转的脉冲	100
  测量步距	90° 每圈的电/脉冲
  测量步距偏差	± 0.008°
  误差限值	± 0.03°
  初始化时间	40 ms

• 接口

  通讯接口	增量式
  通信接口详情	TTL / RS-422

• 电气参数

  连接类型	插头, 径向 1)
  功耗	0.7 W (无负荷)
  工作电压范围	4.5 V ... 5.5 V
  输出频率	820 kHz
  参考信号，数量	1
  参考信号，位置	180°, 电气，通道 A 进行逻辑连接
  编码方向	顺时针方向

• 1) 可设置零点.

• 机械参数

  机械规格	实心轴, 方形法兰
  轴直径	3/8"
  重量	0.4 kg (*高)
  启动转矩	0.5 Ncm (+20 °C)
  工作转矩	0.3 Ncm (+20 °C)
  允许径向/轴向轴负载	40 N (轴向) 80 N (径向)
  工作转速	9,000 min⁻¹
  转动惯量	15 gcm²
  轴承使用寿命	3.6 x 10^9 圈
  角加速度	≤ 500,000 rad/s²

• 环境参数

  电磁兼容性	根据 EN 61000-6-2 和 EN 61000-6-3
  外壳防护等级	IP65 (根据 IEC 60529 标准)
  允许相对湿度	90 % (不允许凝结)
  运行温度范围	–30 °C ... +85 °C
  储存温度范围	–40 °C ... +100 °C, 无包装
  抗冲击能力	100 g, 11 ms (根据 EN 60068-2-27)
  抗振能力	30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

型号

1076956 DFS20A-A2BAD001024 1077080 DFS20A-A2PBD008192 1077263 DFS20A-A2DAF002500 1077818 DFS20A-Z2AAD000S07 1079181 DFS20A-A2BAF002500 1081171 DFS20A-B1A1L001000 1081427 DFS20A-A2A1E001500 1082054 DFS20A-A1DAF000100 1082942 DFS20A-A2D2F001000 1083008 DFS20A-B2D1Z000S08 1083754 DFS20A-A2BAF008192 1084019 DFS20A-A2DAZ000S09 1084020 DFS20A-A2BBZ000S10 1084021 DFS20A-A2D1Z000S11 1084860 DFS20A-A2BBZ000S14 1086447 DFS20A-A2ABL001024 1089750 DFS20A-A2AAD000200 1089826 DFS20A-A2ADD008192
