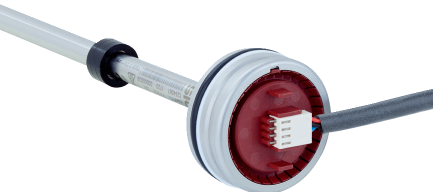

介绍施克SICK线性编码器的测量速率

介绍施克SICK线性编码器的测量速率

产品资料

性能

测量值 位置

测量范围

Position (F.S.) 0 mm ... 500 mm

不可用区域

零点区域 30 mm

缓冲区域 30 mm

通电延迟 < 250 ms

测量速率（内部） 2 ms

传输率（周期时间） 持续性模拟输出信号

设定点公差

零点及满量程 ≤ ± 1 mm

分辨率 典型值0.1 mm（无噪声）

迟滞现象 ± 0,1 mm

重复精度 典型值 ± 0.2 mm

线性度（运行状态下）

典型值± 0.25 mm（测量范围自 50 至 500 mm）

典型值± 0.04% F.S.（测量范围自 500 至 2,500 mm）

温度漂移（预热阶段）

≤ ± 0.25 mm

运行状态（液压油达到工作温度） 0.005% / °CxF.S.(ΔT 40°C)

MTTFd 69 年 (EN ISO 13849-1) 1) 2)

1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。

计算基于装置的额定负荷、电子元器件 60 °C 的平均环境温度、8760 小时/年的使用频率。.

2) 电子装置故障数量的一半被视为危险故障.

接口

通讯接口 模拟信号 (电压)

电压输出 0.5 V DC ... 9.5 V DC

电气参数

连接类型 连接电缆, 3 芯

供电电压 24 V DC (8 ... 36 V DC)

残余纹波 < 1% S-S

功耗 ≤ 0.75 W

电流消耗 ≤ 30 mA

负载电阻

电压信号 RL ≥ 10 kΩ

接通电流 典型值5.0 A / 50 µs

过压保护

≤ 36 V 至所有极上，启动期间 (60 s)

≤ 48 V 接通期间 VDC 到 GND (60 s)

极性反接保护 ≤ 36 V（所有极上）

绝缘电阻 绝缘电阻 (Riso) ≥ 10 MΩ，60 s

电压保护 500 V (对外壳 0 V)

机械参数

维度

结构尺寸 48 mm (48f7 mm（用于安装到 48H8 孔中）)

压力管直径 10 mm

O 型环直径 40.87 mm x 3.53 mm

支承环直径 42.6 mm x 48 mm x 1.4 mm

电缆直径 Ø 5.0 mm；3 x 0.38 mm² (AWG22)，剥去绝缘皮

电缆长度 300 mm

材料

电子设备外壳 不锈钢 1.4305，AISI 303

压力管 不锈钢 1.4306，AISI 304L

O 形环 NBR 70

支承环 PTFE

电缆护套 PUR

环境参数

电磁兼容性

欧盟指令 2014/30 / EU CE 标志

欧盟指令 2009/64/EU 农业机械

行业基础标准根据 EN 61000-6-2 和 EN 61000-6-3

业和林业机械

建筑机械

ISO 14982

EN13307/ ISO 13766

瞬态脉冲 ISO 7637-2

ESD（空气放电与接触放电） EN 61000-4-2, ISO/TR 10605 1)

外壳防护等级

外壳 IP67 (EN 60529)

温度

运行温度范围 –40 °C ... +105 °C

环境温度（流体） –30 °C ... +95 °C

储存温度范围 –20 °C ... +85 °C

允许相对湿度 90 % (不允许凝结)

抗冲击能力

依据 IEC 60068-2-31 的跌落测试

100 g, 11 ms (依据 IEC 60068-2-27 的单次冲击)

50 g, 11 ms (依据 IEC 60068-2-27 的持续冲击，每一空间轴 1,000 次冲击)

标称工作压力 (PN) 400 bar

运行时的*大过载压力 (PN x 1.5) 480 bar

气缸中的*大检测压力 (PN x 1.5) 600 bar

产品型号

12V20ME0500 1220586 MAX48N-12V30AA0500

 1220587 MAX48N-12V30BC0500

1220588 MAX48N-12V30ME0500

 1220668 MAX48N-12V20AE0635

1220732 MAX48N-11V10AC0123

1221056 MAX48N-22V20BM0205

1221057 MAX48N-22V20BM0410

 1221223 MAX48N-22V20AC0080

MAX48N-32V20K20157 07 07030112

MAX48N-32V20K60767 07 07030159

 MAX48N-12V10AC2000

1220733 MAX48N-32V10K20500

1220735 MAX48N-32V10AC0500

1220737 MAX48N-32V10MC0500

1220750 MAX48N-12V30AC0110

1220764 MAX48N-12V10AA0536

1220825 MAX48N-32V20K20365

1220839 MAX48N-11V21AA0230

1220910 MAX48N-11V21AA0210

1221055 MAX48N-22V20BM0155
