技术数据表

显示全部 隐藏全部

产品特点

焦距 可调焦距（电动）

传感器 CMOS 矩阵传感器，灰值

传感器分辨率 752 px x 480 px (WVGA)

内部照明 红色

光源 LED 照明：可见红光 (λ= 617 ± 15 nm) 反馈屏：可见绿光 (λ = 525 ± 15 nm)

LED 分类 1 (IEC 62471:2006-07, EN 62471:2008-09)

扫描频率 25 Hz, WVGA 分辨率

条码解析 ≥ 0.1 mm 1)

读取距离 40 mm ... 1,500 mm 1) 2)

镜片 集成

焦距 7 mm

1) 对数据矩阵、PDF417 和一维条码有效，打印质量较佳.

2) 详细信息参见读取区域示意图.

机械/电子参数

电气连接 1 x 15 针 D-Sub-HD 插头（0.9 m）

供电电压 10 V DC ... 30 V DC

功耗 Typ. 3 W

输出电流 ≤ 100 mA

外壳 压铸铝

外壳颜色 淡蓝色 (RAL 5012)

外壳防护等级 IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))

防护等级 III

电气安全性 EN 60950-1 (2006-04) / EN 60950-1/A11 (2009-03)

重量 170 g

尺寸（长 x 宽 x 高） 71 mm x 43 mm x 35.6 mm 1)

MTBF 75,000 h

1) 旋转式连接器单元突出 17.8 mm.

性能

可读编码结构 一维, Stacked, 2D

条码类型 GS1-128 / EAN 128, UPC / GTIN / EAN, 交叉 25 码,

2D 代码类型 二维码 ECC200, GS1 Data-Matrix, PDF417, PDF417 Truncated, QR 条码

每个读取门的代码数量 1 ... 50

每个读取门的符号数量 500 (对于 CAN 多路转换器功能)

内置图像存储器 135 MB

输送速度 2 m/s

接口

PROFINET ✔

现场总线集成方式 可选择通过外部的现场总线模块 CDF600-2

功能 PROFINET Single Port, PROFINET

备注 USB 2.0（仅用于参数设置）

功能 AUX

数字输入端 4 (“传感器 1”, “传感器 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供 2 个输入端)

开关量输出 4 (“结果 1”, “结果 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供 2 个输出端)

读取节奏 数字输入端, 空程, 串口接口, CAN, 自动节奏, 演示模式

光学信号 16 LEDs (5 x 状态显示器，10 x LED 柱图，1 绿色反馈屏)

声音信号 蜂鸣器 (可关闭, 配有以信号化显示结果的功能)

操作元件 2 个按键（功能选择、启动或退出）

配置软件 SOPAS ET

数据储存和数据调用 通过 microSD 存储卡和外部 FTP 进行图像和数据存储

*大编码器频率 300 Hz

外部照明控制 通过数字输出端（*大 24 V 触发器）

环境参数

电磁兼容性（EMC） EN 61000-6-2 (2006-03) / EN 61000-6-2 (2009-05)

抗振动 EN 60068-2-6:2008-02

抗冲击能力 EN 60068-2-27:2009-05

工作环境温度 0 °C ... +50 °C

储存温度范围 –20 °C ... +70 °C

允许相对湿度 90 %, 非冷凝

抗环境光能力 2,000 lx, 在条码上

型号表

V2D652R-MEWHF6

18 V2D632R-MXMEB0P01

 08 019 V2D632R-MXMFB0P01

 08 020 V2D632R-MXMGB0P01

08 021 V2D632R-MXMHB0P01

 V2D631D-MXCXB0

08 095 V2D631D-MXSXB0

08 096 V2D632D-MXCXB0

08 097 V2D632D-MXSXB0

08 019 V2D642R-MCXXA6

08 072 V2D642R-MCXXH6

08 099 V2D642D-MCXXA6

 08 059 V2D642R-MCWCH6

08 092 V2D654R-MCXXA6

 08 093 V2D654R-MEWHA6

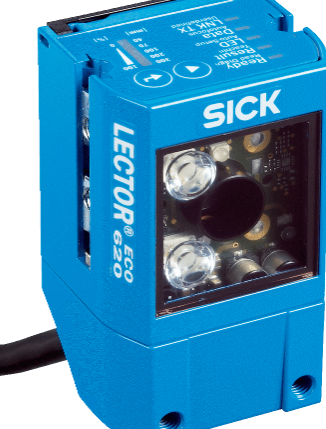

产品图片

缩放

技术图纸

尺寸图

阅读区域图表
