产品资料

极长感应范围

通过电位计轻松设定感应范围

传感器有效表面大

交直流混合输出和两线技术

坚固的外壳，适用于严苛的工业环境

产品特征

输出功能 常开

感应距离 [mm] 50

外壳 矩形的

尺寸 [mm] 120 x 80 x 30

电气数据

工作电压 [V] 20...250 AC/DC

防护等级 II

反相保护 否

输出

输出功能 常开

开关量输出DC电压降*大值 [V] 5

开关量输出AC电压降*大值 [V] 5.5

*小的负载电流 [mA] 5

漏电流*大值 [mA] 2.5 (250 V AC) / 1.3 (110 V AC) / 0.8 (24 V DC)

开关量输出AC的持续电流负载 [mA] 250; (350 (...50 °C))

开关量输出DC的持续电流负载 [mA] 100

开关量输出短暂的电流负载 [mA] 2200; (20 ms / 0,5 Hz)

开关频率AC [Hz] 25

开关频率DC [Hz] 35

短路保护 否

过载保护 否

监控范围

感应距离 [mm] 50

检测距离可设 有

设置检测距离 [mm] 50

实际感应距离 Sr [mm] 50 ± 10 %

工作距离 [mm] 0...40.5

精度/偏差

校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2

迟滞 [Sr的百分比] 1...15

开关点偏移 [Sr的百分比] -10...10

工作条件

环境温度 [°C] -25...80

外壳防护等级 IP 65

/测试

EMC电磁兼容

EN 60947-5-2

EN 55011 等级B

MTTF [年] 512

机械技术数据

重量 [g] 733

外壳 矩形的

安装 非齐平安装

尺寸 [mm] 120 x 80 x 30

原材料 PPE 改良的

显示器/操作件

显示

开关状态 1 x LED, 黄色

电气连接

要求的保护 请根据IEC60127-2*页中的指导标准，

使用小型保险丝; ≤ 2 A; 快速行动

建议: 短路后请一定检查产品的安全功能。

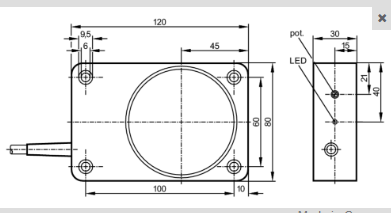

产品尺寸图
