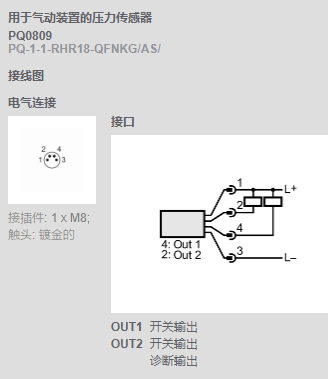

展示IFM的压力传感器（PT5604）接线尺寸图

展示IFM的压力传感器（PT5604）接线尺寸图

技术资料

气动和压缩空气系统中系统压力的监控

耐极高过压和真空

清晰可见的倾斜 LED 显示屏

红/绿显示，用于明确标识可接受的范围

2 个开关输出，可将其中一个配置为诊断输出

ce   eac   cul

产品特征

输出信号 开关信号

测量范围

-1...1 bar -1000...1000 mbar

系统接口 螺纹连接 G 1/8 内螺纹

应用

特殊的性能 镀金触点

应用 用于工业应用

介质 压缩空气

由条件地适用于 根据需求其他的介质

介质温度 [°C] 0...60

抗压强度 [bar] 20

爆破压力小值 [bar] 30

压力 相对压力; vacuum

电气数据

工作电压 [V] 18...32 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA] < 50

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

过压保护 有; (< 40 V)

开机延迟时间 [s] 0.3

Watchdog集成看门狗电路 有

总的输入/输出

输入和输出总数 数字输出数量: 2

输出

输出数量 2

输出信号 开关信号

电气设计 NPN

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降较大值 [V] 2

开关量输出DC的持续电流负载 [mA] 100

开关频率DC [Hz] < 200

短路保护 有

短路保护类型 脉冲

测量/设定范围

测量范围

-1...1 bar -1000...1000 mbar

开关点, SP [bar] -0.98...1

复原点, rP [bar] -0.99...0.99

设定步距 [bar] 0.01

精度/偏差

开关点精度 [测量范围值的%] < ± 0,5

重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)

特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)

滞后偏差 [测量范围值的%] < ± 0,25

长时间稳定性 [测量范围值的%] < ± 0,05; (每6个月)

温度系数零点 [测量范围值的百分比 / 10 K] 0,2; (0...60 °C)

温度系数量程 [测量范围值的百分比 / 10 K] 0,2; (0...60 °C)

反应时间

反应时间 [ms] < 2.5

可编程的延迟时间dS, dr [s] 0; 0,002...5

软件/编程

参数设定 迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

工作条件

环境温度 [°C] 0...70

存储温度 [°C] -25...85

外壳防护等级 IP 65

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-5 Surge 0,5/1 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

抗冲击

DIN IEC 68-2-27 50 g (11 ms)

抗震

DIN IEC 68-2-6 20 g (10...2000 Hz)

MTTF [年] 443

承压设备指令 良好的工程实践; 可用于2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g] 85.5

原材料 PBT; FKM; 聚酯

材料(潮湿部件) 黄铜; FKM; 硅(镀层); PBT

开关动作寿命 五千万

系统接口 螺纹连接 G 1/8 内螺纹

显示器/操作件

显示

显示单位 4 x LED, 绿色

开关状态 2 x LED, 黄色

功能显示 字母数字显示, 4位数字

测量值 字母数字显示, 4位数字

显示单位 bar; kPa; psi; inHg

附件

附件(可选)

安装套用于DIN导轨: TH 35-7,5 / EN60715, E37340

螺纹加长: 1/8", E30075

插接式接头用于管: Ø 6 mm, E30076

插接式接头用于管: Ø 8 mm, E30077

注释

包装单位 1 件

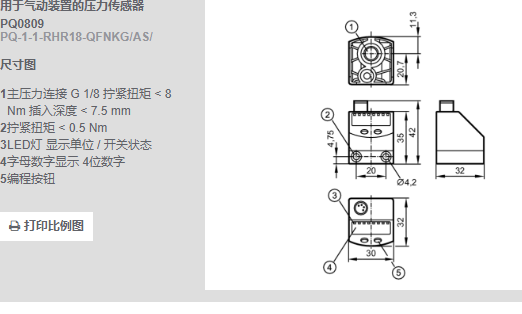

产品尺寸图片

展示IFM的压力传感器（PT5604）接线尺寸图
