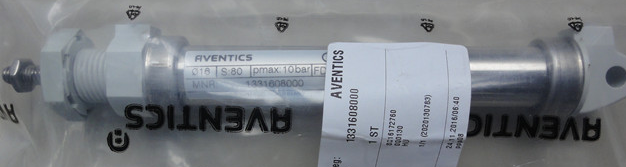

购买，AVENTICS圆形气缸R412020663

购买，AVENTICS圆形气缸R412020663

简介

气缸

根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作;但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

缓冲 设置已确定

磁性销钉 带磁性活塞

活塞直径 50 mm

活塞杆螺纹 M16x1,5

行程 50 mm

密封件材料 聚氨酯

防尘圈 聚氨酯

压缩空气连接 G 1/4

压缩空气接口型号 内螺纹

压缩空气连接 内螺纹

工作压力范围 1 ... 10 bar

环境温度范围 -20 ... 80 °C

介质温度范围 -20 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 mg/m3

确定活塞推力的压力 6.3 bar

材料

气缸管子 不锈钢

活塞杆 不锈钢

活塞 铝材

前端盖板 铝材

后盖 铝材, 阳极氧化处理

密封 聚氨酯

用于活塞杆的特殊螺母 钢, 镀锌

防尘圈 聚氨酯

导向衬套 钢

润滑物 ISO 21469 (NSF-H1)

压力露点必须至少于环境和介质温度 15 °C ，并且允许 的温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

磁性传感器必需的紧固零件
