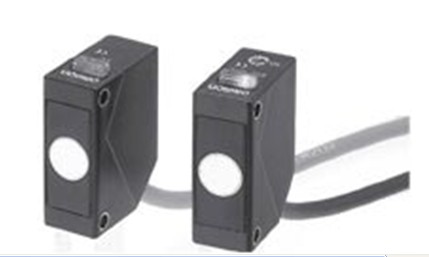

OMRON小型声波传感器规格型号E4E2-TS50C1 2M

OMRON小型声波传感器规格型号E4E2-TS50C1 2M

性能

能够稳定检测透明薄膜、透明瓶子、塑料瓶等

内置小型放大器型

可以轻松设置到小型皮带输送机上

检测距离500mm

带稳定指示灯，可确认检测余量

技术参数

项目 型号 E4E2-TS50C□

检测距离            500mm

标准检测物体 SPCC板　40×40×2mm

响应频率      20Hz以下

绝缘电阻 100MΩ以上(DC500V兆欧表)充电部整体与外壳之间

耐电压    AC1,500V 50/60Hz 1min　充电部整体与外壳间

振动(耐久) 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 各3次

保护结构 IEC标准 IP64

连接方式         导线引出型(标准导线长2m)

材质       外壳：ABS树脂、振动器面：环氧树脂

电源电压(使用电压范围) DC24V (21.6～26.4V)波动(p-p) 10%以下

消耗电流   〈发射机〉E4E2-TS50TC1：25mA以下(DC24V时)

          〈接收机〉E4E2-TS50RC1：15mA以下(DC24V时)

控制输出        NPN集电极开路、负载电源电压DC26.4V以下、负载电流100mA以下(残留电压1V以下)

保护回路        输出短路保护

指示灯       〈发射机〉电源显示(红色)

              〈接收机〉动作显示(红色)、输入音余量显示(绿色)

环境温度范围 工作时：0～+50℃，保存时：-10～+55℃ (无结冰、结露)

环境湿度范围 工作时、保存时：各35～85%RH (无结露)
