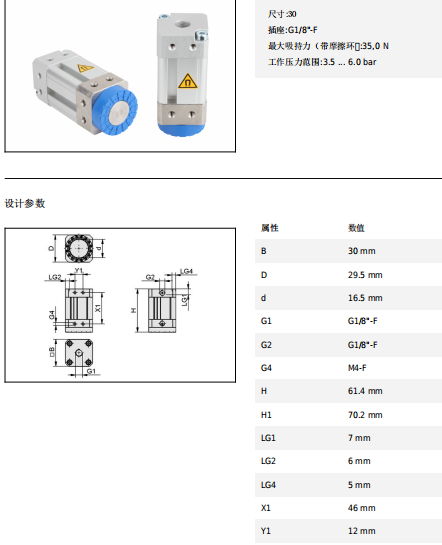

10.01.17.0018

SGM-HD 30 G1/8-IG

物料号: 10.01.17.00184

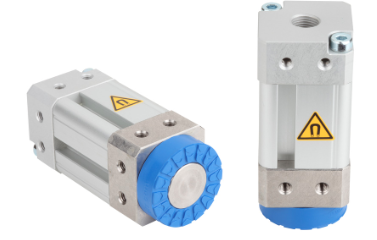

磁性吸盘，搬运多孔金属板，不锈钢外壳

尺寸:30

插座:G1/8"-F

*大吸持力（带摩擦环）:35,0 N

工作压力范围:3.5 ... 6.0 bar

配件

HTS-A2 SGM 30/40

10.01.17.00169

支撑件系统

连接方式 1:带槽螺栓 Ø19mm

应用:磁性吸盘

尺寸:30/40

数量（件）

HTS-A3 SGM 30/40

10.01.17.00170

支撑件系统

连接方式 1:球头 28.5 mm

应用:磁性吸盘

尺寸:30/40

数量（件）

HTS-A2 D SGM 30/40

10.01.17.00175

支撑件系统

连接方式 1:带槽螺栓 Ø19mm

应用:磁性吸盘

尺寸:30/40

形状:双重锁定

数量（件）

HTS-A3 D SGM 30/40

10.01.17.00176

支撑件系统

连接方式 1:球头 28.5 mm

应用:磁性吸盘

尺寸:30/40

形状:双重锁定

数量（件）

STV-GE G1/8-AG 6

10.08.02.00204

Schmalz Select.Schmalz Select.

管接直螺纹插头

螺纹 G1:G1/8"-M

软管外径:6,00 mm

材质:黄铜

环境温度:-20 ... 80 °C

外径 D:11,40 mm

长 L:16,40 mm

数量（件）

STV-W G1/8-AG 6

10.08.02.00158

90度真空管接插头

螺纹 G1:G1/8"-M

软管外径:6,00 mm

材质:镀镍

环境温度:-20 ... 80 °C

长 L:20,10 mm

数量（件）

VSL 6-4 PU

10.07.09.00002

Schmalz Select.Schmalz Select.

真空压缩空气管

外径 D:6,00 mm

内径 d:4,00 mm

*长长度:500,00 m

材质:PU

*小安装半径:35,0 mm

工作压力范围:-0.95 ... 10.00 bar

环境温度:-20 ... 90 °C

数量（件）

REIB-RING SGM 30 PU-55

10.01.17.00136

摩擦环

应用:磁性吸盘

尺寸:30

外径 D:29,50 mm

内径 d:19,00 mm
