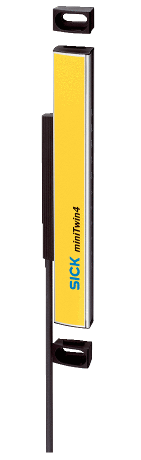

类型:C4MT-03614ABB03DB0订货号: 1206955

技术特点

应用 miniTwin4 作为独立设备

紧固方式 O 型固定支架

分辨率 14 mm

保护区高度 360 mm

保护距离

小值 0 m ... 4 m

标准 0 m ... 5 m

响应时间 ≤ 14 ms 1)

同步 光学元件，无需单独同步

1) 独立设备，无级联。其他响应时间参见操作指南。.

安全技术参数

类型 类型 4 (IEC 61496-1)

安全完整性等级

SIL3 (IEC 61508)

PFHD（每小时危险失效率） 独立系统：4.3 x 10-9 (EN ISO 13849)

TM（持续运行时间） 20 年 (EN ISO 13849)

在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。

功能

功能 交货状态

重启联锁 ✔ 被禁用

外部设备监控 (EDM) ✔ 已停止

光束编码 自动

接口

系统接口

连接类型 M12公插头，5 针

电缆长度 350 mm

允许的电缆长度 ≤ 20 m 1)

导线横截面 0.34 mm²

配置方式 通过接线连接

显示元件 LEDs

现场总线，工业网络

通过安全控制器 Flexi Soft 进行集成

1) 取决于具体负荷、电源和导线横截面。必须遵守规定的技术参数.

2) 有关 Flexi Soft 的更多信息  www.sick.com/Flexi_Soft.

电气参数

防护等级 III (EN 61140)

供电电压 UV 24 V DC (19.2 V DC ... 28.8 V DC)

残余纹波 ≤ 10 % 1)

电流消耗 ≤ 3 A 2)

安全输出端 (OSSD)

输出方式 PNP 半导体，短路保护，交叉电路监测 3)

开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)

关闭状态，开关电压 LOW ≤ 2 V DC

各 OSSD 的电流负载能力 ≤ 300 mA

1) 在 UV 极限范围内.

2) 防护区域高度 1,200 mm、分辨率 14 mm 的主/客/客系统的*大消耗电流.

3) 适用于在 –30 V 和 +30 V 之间范围的电压.

机械参数

机箱横截面（含系统接口） 15 mm x 32 mm

外壳材料 铝合金 ALMGSI 0.5

重量 135 g

环境参数

外壳防护等级 IP65 (EN 60529)

工作环境温度 –20 °C ... +55 °C

储存温度范围 –25 °C ... +70 °C

空气湿度 15 % ... 95 %, 非冷凝

抗振动 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)

抗冲击能力 10 g, 16 ms (EN 60068-2-27)

1207225 C4MT-03024ABB03DE0

1207227 C4MT-03624ABB03DE0

1207228 C4MT-04224ABB03DE0

1207229 C4MT-04824ABB03DE0

1207230 C4MT-05424ABB03DE0

1207231 C4MT-06024ABB03FE0

1207232 C4MT-06624ABB03FE0

1207233 C4MT-07224ABB03FE0

 1207234 C4MT-07824ABB03FE0

1207235 C4MT-08424ABB03FE0

1207236 C4MT-09024ABB03FE0
