产品资料

安全技术参数

类型类型 3 (IEC 61496)

安全完整性等级SIL2, SILCL2 (IEC 61508, EN 62061)

类别类别 3 (EN ISO 13849)

性能等级PL d (EN ISO 13849)

PFHD（每小时危险失效率）8.0 x 10-8 (EN ISO 13849)

TM（持续运行时间）20 年 (EN ISO 13849)

在错误情况下更安全通过网络的安全输出端为逻辑 0。

功能

重启联锁✔

多重采样✔

监控情况切换✔

同时监控✔

静态保护区域切换✔

安全的轮廓识别✔

轮廓为参考✔

集成配置存储器✔

测量数据输出✔ , 经由 Ethernet

接口

连接类型

电压供给1 x M12 插头，4 针，A 编码

现场总线，工业网络2 x M12 插座，4 针，D 编码

输出端

输出信号切换装置对0

通过网络的安全输出8

配置方式安装有 Safety Designer（配置和诊断软件）的电脑

配置与诊断接口USB 2.0, Mini-USB, Ethernet

现场总线，工业网络EtherNet/IP™

协议CIP Safety™

装置特性通用工业协议：The CIP Networks Library 1 卷，版本 3.20

EtherNet/IPTM：The CIP Networks Library 2 卷，版本 1.21

CIP SafetyTM：The CIP Networks Library 5 卷，版本 2.13

借助通用特性文件 (Generic Profile) 或 EDS 文件集成

10 Mb/s 和 100 Mb/s，依据 The CIP Networks Library 2 卷，版本 1.21

拓扑支持DLR (Device Level Ring)

显示元件彩色图像显示器, LEDs

电气参数

防护等级III (EN 61140)

供电电压 Uv24 V DC (16.8 V DC ... 30 V DC)

功耗7 W (无输出负载)

机械参数

尺寸(宽 x 高 x 深)112 mm x 150.8 mm x 111.1 mm (不带系统插头)

重量1.45 kg

外壳材料铝

外壳颜色RAL 1021（油菜黄）, RAL 9005（黑）

镜头盖材料Polycarbonat

镜头盖表面外侧有防刮涂层

环境参数

外壳防护等级IP65 (IEC 60529)

抗环境光能力≤ 3,000 lx (IEC 61496-3)

工作环境温度–10 °C ... +50 °C

储存温度范围–25 °C ... +70 °C

抗振动0.35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

抗冲击能力

耐久冲击10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)

电磁兼容性IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4

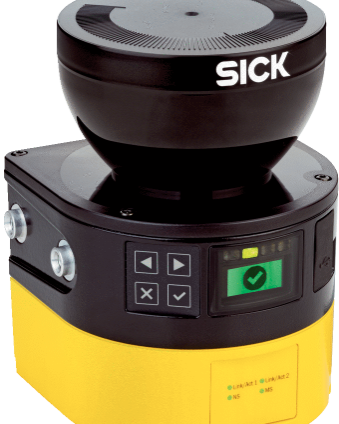

MICS3-CBAZ55IZ1P01

产品型号

图片可能存在偏差
