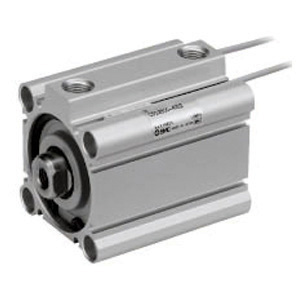

薄款SMC的汽缸，CDQ2A80-30DZ

薄款SMC的汽缸，CDQ2A80-30DZ

产品资料

CQ2 Z 系列 薄型气缸：标准型/单杆双作用

●节省空间气缸，薄形、装置紧凑型设计

●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)

●磁性开关不突出表面

●新追加双耳环型、小型脚座型

●质量：减少5%到13%(和以前的CQ2系列相比)

●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)

●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

描述

内置磁环D内置磁环

安装方式A两端螺孔式

形式-气压式

缸径80缸径 80mm

通口螺纹的种类-Rc/M螺纹

气缸行程30气缸行程 30mm

双行程标记-双行程标记

气缸行程2-无气缸行程2

缸体可选项-标准(杆端内螺纹)

磁性开关安装槽ZΦ12-Φ25 2面/Φ32-Φ100 4面

安装螺钉同包-无安装螺钉

杆端安装件-无

磁性开关型号-无磁性开关

磁性开关个数-2个 或 无

订制规格-标准

其他特性

描述

缓冲形式无缓冲

杆端形状杆端内螺纹
