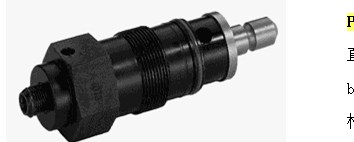

结构原理直动式溢流阀PARKER，D3W4KNYW30

结构原理直动式溢流阀PARKER，D3W4KNYW30

这种小型的铝质过滤器旨在为便携式气动手动工具提供保护。

它抛弃式滤芯仅重2盎司额定值为5微米。任一端口均可用作入口港口。

空气从进气口进入并流过偏转板这会导致旋转动作。液体和粗颗粒

通过离心力被迫到碗内壁旋转的空气的作用。然后他们被带到碗里

墙在重力的作用下。挡板将下部分开碗的一部分进入“安静区域”

收集液体和颗粒，不受旋流空气的影响，并且因此不会被夹带到流动的空气中。

在 一次去除液体和大颗粒之后在过滤的各个阶段，空气流经元件

较小的颗粒被滤出。经过过滤的空气然后通过

下游。安静地收集液体和颗粒区域应在其水位达到

空气被重新夹带的高度。这可以通过旋开排放阀来完成。直到液体开始排干。

空气从进气口进入并流过偏转板这会导致旋转动作。液体和粗颗粒

通过离心力被迫到碗内壁旋转的空气的作用。然后他们被带到碗里

墙在重力的作用下。挡板将下部分开碗的一部分进入“安静区域”

收集液体和颗粒，不受旋流空气的影响，并且因此不会被夹带到流动的空气中。

在 一次去除液体和大颗粒之后在过滤的各个阶段，空气流经元件

较小的颗粒被滤出。经过过滤的空气然后通过

下游。安静地收集液体和颗粒区域应在其水位达到

空气被重新夹带的高度。这可以通过旋开排放阀来完成。

直到液体开始排干。聚结过滤器旨在去除99.9％+的液体气雾剂，包括水和

油和亚微米颗粒物气动系统。这些过滤器将提供油用于喷涂等应用的自由空气

空气计量，气动仪表，印刷和包装。要确定聚结器的尺寸，请参阅下面的列线图。

确定系统压力并发现左侧垂直轴上的压力。接下来，找到

中间垂直轴上的所需流量。画一个两点之间的连接线延伸到

TJ的中间垂直轴聚结器系列。如果模型上有交集

数字轴位于模型之间，然后选择交点以上的模型了单元中的正确流动。

确定流量和压力要求参考流程图并选择适当的

过滤器以满足您的流量和压力需求。

需要在所有压力范围内完全去除

液体气溶胶和悬浮微粒时的常规空气聚结应用。

保护空气干燥器，空气计量，空气逻辑，调节系统，关键空气

输送，大多数呼吸空气系统等适用于6级的Precoalescer或预过滤器，

用于去除水，油或顽固的气溶胶总量很难去除。升级现有颗粒

设备可以聚结而不会增加压降。专为去除固体颗粒而设计，

至0.01微米的水和油雾剂。 大离开过滤器的空气中的剩余油含量降至

70P（21°C）和100 PSIG压力下为0.01ppm（6.9 bar）使用典型的压缩机润滑剂。二

提供滤芯等级，以更好地满足您的需求质量要求。

10级过滤器滤芯用于大多数空气去除液体的聚结应用

普通空气的气溶胶和亚微米颗粒质量是必需的。保护诸如

空气阀，气瓶以及空气输送机量具，空气轴承，空气控制回路和油漆

喷涂设备是特定终用途的示例应用程序。该等级的滤芯应为

用作C级合并过滤器的预过滤器。在以下场合使用6级高效过滤器元件

去除极细的颗粒，实际上“无油”或高质量空气是必要的。

特定的终用途应用是关键空气控制的保护

回路，空气逻辑系统，流量和温度控制器，食品加工，电子，卫生保健和电影冲洗。

被污染的空气进入元件内部，并被被迫通过厚厚的硼硅玻璃膜环氧涂层纤维

（一种）。 流程然后通过通过外部结构支撑，在这个阶段，已去除高达99.97％+的亚微米

在被污染的空气中明显的颗粒。 这些小液滴聚结在一起，并从

过滤器表面由无纺布的玻璃毛毡和人造纤维布的排水层和释放层组成。

本质上，聚结过滤器（10和6级）依赖于所谓的机械过滤

效力。机械过滤的主要机制是直接拦截，惯性撞击和扩散。静电吸引罐

尽管合并过滤器的效率不依赖于此机制，但仍具有一定的意义。

当颗粒与过滤材料的纤维碰撞并粘附时，会发生直接拦截

偏离流线型流程。这种机制往往发生在过滤材料的表面，主要影响尺寸过1微米的较大颗粒。

惯性碰撞会在粒子无法跟随曲折路径时发生围绕过滤纤维，并终与其中之一碰撞并粘附纤维。

通常影响0.3微米-1微米大小范围内的粒子。扩散运动或布朗运动有时被称为极端运动

倾向于在气流中徘徊的小颗粒，增加了它们的流动性与纤维碰撞并粘附的机会。

这通常会影响颗粒尺寸小于0.3微米。重叠程度与机制，程度因条件而异。

当所有机制组合在一起并被深层应用

正确的过滤材料类型，几乎可以去除所有液体或固体颗粒。

上图：清洁的硼硅酸盐细纤维，放大倍数为3900。

右图：处于相同污染程度，相同放大率的相同过滤材料。

为了帮助理解过滤参数，请参阅此

污染大小对比图。看主要污染物油的大小

气雾剂！它在0.01-0.8微米的范围内。烟草烟雾也是液体

尺寸范围为0.01 -1.2微米的气溶胶。观察烟雾测试

自己，体会问题的大小！小的颗粒

人眼可以看到的约为40微米。
