产品介绍

描述 IR1000·2000·3000 系列 减压阀

●张力控制

●接触压力控制

●设定灵敏度：0.2%F.S.以内

●重复精度：±0.5%F.S.以内

字段描述 字段取值 取值描述

阀体大小 3 IR3000型

设定形式 0 基本型(手轮)

压力设定范围 2 0.01-0.8MPa

螺纹的种类 - Rc

接管口径 04 1/2

附件 - 无

追记号1 - 无

追记号2 - 无

订制规格 - 标准

本产品的技术文章

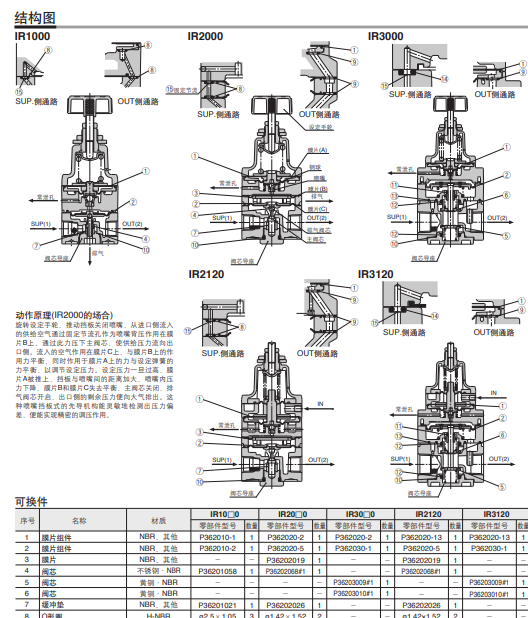

smc减压阀的工作原理及结构

　　工作原理及结构：减压阀出厂时，调节弹簧处于未压缩状态，此时

主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使

膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力

的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。同时由c孔进入膜

片下方，当阀后压力过调定压力时，推动膜片上移压缩调节弹簧，付阀瓣随之向

关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时的主阀瓣在主

瓣弹簧力的推动上下移，使主阀瓣与主阀座的间隙减小，介质流量也随之减小，

使阀后压力也随之下降到新的平衡，反之当阀后压力于调定压力时，主阀瓣

与主阀座的间隙增大，介质流量也随之增加，使阀后压力也随之增高达到新的平衡。

产品尺寸图
