性能

• 采用传递时间测量方法的声波流量计

• 可调比 ≥ 1 : 250

• 压降

• 无入口和/或出口直管段要求

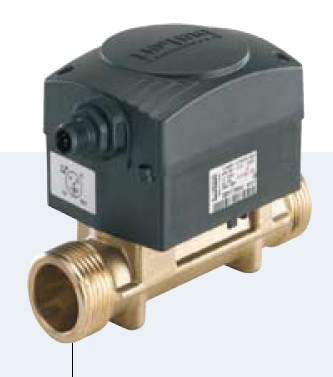

    8081 型声波流量变送器适用于测量微

污染的水流量。包括一块电子模块和一个带内

置测量管的黄铜接头。可用于建立一个控制回

路。电气连接为一个 5 针 M12 插头。

   该变送器具有两种形式：

- 1 个脉冲输出，或

- 1 个脉冲输出 + 1 个 4-20 mA 电流输出

技术参数

测量元件          2 个声波发射-接收装置

测量范围          0.06 - 200 l/min

精度（流量）        ≤ （满刻度* 的 0.01% + 测量值的 2%）1）

重复性           ≤ ±1%

电气连接          5 针 M12 插头（标准供货不含与其配套的5针M12插孔连接器）

连接电缆          大截面：1.5 mm2

防护等级          IP65， M12 电缆插头插紧时

相对湿度        ≤ 80%，无凝露

电源(V+)       12-36 V DC（极性反向，电压峰值保护）

电流消耗       < 4 mA（无负载）； < 1 A（带负载）

刻度

脉冲（晶体管）   K 系数：500 脉冲/升（QN0.6 和 QN1.5）

               200 脉冲/升（QN 2.5、3.5、6.0）

 电流    4 mA 对应于流量范围的 Qmin（默认值），20 mA对应

        于流量范围的 Qmax（默认值）或分别对应于温度范围的

         Tmin/max（按需提供）

介质温度          5-90℃

环境温度       5-55℃（工作与贮存）

大介质压力     PN16

材质

外壳，盖           PPS

 M12 插头/密封        PA / 硅橡胶

 浸湿部件材质

 接头/测量管/密封     黄铜 / PES / EPDM

管径               DN 15 - 25

过程连接        外螺纹 G 3/4”、1”或 1 1/4”
