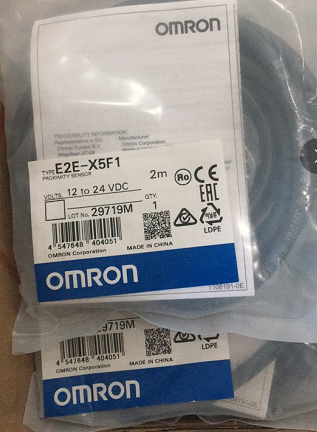

E2E-X5F1实物图，两回路限位开关

E2E-X5F1实物图，两回路限位开关

产品的技术规格资料

性能

性能全解

额定规格/性能

一般型/耐环境型

■额定规格

●螺丝紧固端子

●动作显示型

■性能

注1：上述数值为初期值。

注2：耐压的括号内数值为高灵敏度型的数值。

*1. 寿命的数值为使用温度5～35℃、使用湿度40～70%RH

时所测的数值。

*2. 高灵敏度型及触须型的寿命为 1,000 万次以上。

*3. 高灵敏度型为 50 万次以上。

*4. 接插件型为 1,500V。 *5. 触须型除外。

*6. 对于耐热型，为＋ 5 ～＋ 120 ℃。

非感性负载（A） 感性负载（A）

阻性负载 灯负载 感性负载 电动机

负载

NC 30A以下

（15A以下 *）

NO 20A以下

（10A以下 *）

注1：上述数值表示稳定电流。

注2：所谓感性负载，是指功率因数

0.4以上(AC)、时间常数7ms以

下(DC)时的负载。

注3：所谓灯负载，指的是有10倍的

浪涌电流时的负载。

注4：所谓电动机负载，指的是有6

倍的浪涌电流时的负载。

防护等级 IP67

寿命 *1

机械 1,500万次以上 *2

电气 75万次以上

（250VAC 3A，阻性负载时）*3

容许操作速度 1mm～1m/s（WLCA2-N时）

容许操

作频率

机械 120次/分钟

电气 30次/分钟

额定频率 50/60Hz

绝缘电阻 100MΩ以上（DC500V兆欧表）

接触电阻 25mΩ以下

（初期值、内置开关单品）

耐电压

同极端子间 AC1,000V（600V）

50/60Hz 1min

各端子与地线

之间

AC2,200V（1,500V）

50/60Hz 1min *4

各端子与不带

电金属部之间

AC2,200V（1,500V）

50/60Hz 1min *4

耐振动 误动作 10～55Hz 双振幅1.5mm *5

耐冲击 耐久 1,000m/s2以下

误动作 300m/s2以下 *5

使用环境温度 －10～＋80℃（无结冰）*6

使用环境湿度 35～95％RH

重量 约255g（WLCA2-N时）
