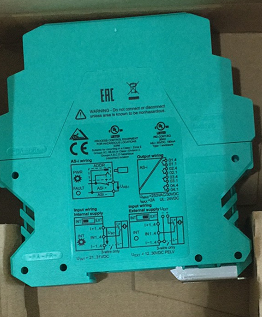

AS-Interface 传感器/执行器模块 VBA-4E4A-KE-ZE/R

外壳带采用颜色编码的可拆卸机械端子

通信监控

用于 2 线和 3 线传感器的输入

隔离式继电器输出

编址插孔

可选择传感器的供电：外部或来自模块

总线、内部传感器电源、输入和输出的功能显示

产品阐述

KE 开关柜模块

4 路输入 (PNP) 和 4 路继电器输出

通用规格

从属设备类型 A/B 从属设备

AS-Interface 规格 V3.0

要求的主设备规格 ≥ V3.0

UL 文件编号 E106378

功能性安全相关参数

MTTFd 300 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

LED 故障 故障显示；红色 LED

红色：通信故障或地址为 0

红色闪烁：过载，内部输入电源

LED INT 内部输入电源激活；绿色 LED

LED PWR AS-Interface 电压；绿色 LED

LED IN 开关状态（输入）；4 个黄色 LED

LED OUT 开关状态（输出）；4 个黄色 LED

电气技术规格

辅助电源（输入） 12 ...30 V DC PELV

额定工作电压 26.5 ...31.6 V，由 AS-Interface 供电

额定工作电流 ≤ 35 mA （无传感器）/*大210 mA

浪涌保护 O1 ...O4：过电压类别 II

UEXT，Ue：过电压类别 III， 安全隔离型电源 (PELV)

输入

编号/类型 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流

电源 来自 AS-Interface（开关位置 INT，默认设置）或者外部 UEXT（开关位置 EXT）

电压 21 ... 31 V DC (INT)

电流负载容量 ≤ 150 mA，过载和短路保护 (INT)

输入电流 ≤ 8 mA（内部限制）

开关点 符合 DIN EN 61131-2 标准 （类型 2）

0（无衰减） ≤ 2 mA

1（衰减） ≥ 4 mA

信号延迟 < 2 ms（输入/AS-Interface）

输出

编号/类型 4 路继电器输出，常开

电源 无

额定负载

每个触点 2 A / 30 V DC（符合 UL *大值 24 V DC）；2 A / 253 V AC

每个模块 8 A

控制电路 每个继电器 ≤ 8 mA（由 AS-Interface 供电）

开关延时 < 10 ms（AS-Interface/触点）

使用类别 DC-13 和 AC-14

开关

机械 5 x 106

电气 0.2 x 106（250 V AC，2 A，cos φ = 0.4）

电流隔离

输入/输出 安全绝缘， 额定绝缘电压 300 V AC

输入/AS-Interface 开关位置 INT：无 开关位置 EXT：加强绝缘，额定绝缘电压 66 V DC

输出/输出 基本绝缘，额定绝缘电压 300 V AC

输出/AS-Interface 安全绝缘， 额定绝缘电压 300 V AC

指令符合性

电磁兼容性

指令 2014/30/EU EN 62026-2:2013 EN 61000-6-4:2007 EN 61326-1:2006

电压

指令 73/23/EEC EN 60947-1:2007

符合标准

电流隔离 EN 60947-1:2007

防护等级 EN 60529:2000

现场总线标准 EN 62026-2:2013

输入 EN 61131-2:2004

发射干扰 EN 61000-6-4:2007

AS-Interface EN 62026-2:2013

抗扰度 EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013

编程说明

型材 S-7.A.7

IO 代码 7

ID 代码 A

ID1 代码 7

ID2 代码 7

数据位（通过 AS-Interface 运行） 输入 输出

D0 IN1 O1

D1 IN2 O2

D2 IN3 O3

D3 IN4 O4

参数位（可通过 AS-i 编程） 功能

P0 通信监控

P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态

P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）

P1 输入滤波器

P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 ms

P1 = 1 输入滤波器关闭（默认设置）

P2 同步模式

P2 = 0 同步模式打开

P2 = 1 同步模式关闭（默认设置）

P3 未使用

环境条件

环境温度 -25 ... 60 °C (-13 ... 140 °F)

存储温度 -25 ... 85 °C (-13 ... 185 °F)

相对湿度 85 % ，无冷凝

气候条件 仅供室内使用

海拔高度 ≤ 2000 m 高于 MSL

污染程度 2

机械规格

防护等级 IP20

连接 可拆卸端子

额定连接能力：

刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 2.5 mm2

用于多线连接，具有两根横截面积相同的电线：

柔性且带有双导线端套圈：0.5 mm2 ... 1.5 mm2

材料

外壳 PA 66-FR

质量 170 g

安装 DIN 安装导轨

夹紧螺丝的拧紧扭矩 0.5 Nm ...0.6 Nm
