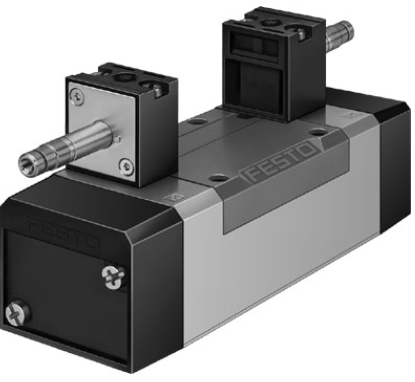

进口FESTO电磁阀，不带电磁线圈和插座

进口FESTO电磁阀，不带电磁线圈和插座

技术参数

阀功能 5/3 中泄式

驱动类型 电气的

宽度 42 mm

标准额定流量 1,200 l/min

工作压力 3 ... 10 bar

设计结构 活塞滑块

复位类型 机械弹簧

防护等级 IP65

c UL us - Recognized (OL)

海事分类 看证书

额定尺寸 8 mm

宽度尺寸 43 mm

排气功能 可节流

密封原则 软性

装配位置 任意

符合标准 ISO 5599-1

手控装置 带附件，可锁定推

ISO 代码 157

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

重叠 正重叠

切换时间，关闭 46 ms

切换时间，打开 20 ms

逻辑为0的*大正向测试脉冲 3,700 µs

逻辑为1的*大负向测试脉冲 4,600 µs

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 1 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

介质温度 -5 ... 50 °C

声压等级 85 dB(A)

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

环境温度 -5 ... 50 °C

产品重量 650 g

电连接 通过 N1 线圈, 需要另行订购

安装类型 在底座上

带通孔

先导气口12 连接板规格 1 符合 ISO 5599-1

先导气口14 连接板规格 1 符合 ISO 5599-1

气动连接, 气口 1 连接板规格 1 符合 ISO 5599-1

气动连接, 气口 2 连接板规格 1 符合 ISO 5599-1

气动连接, 气口 3 连接板规格 1 符合 ISO 5599-1

气动连接, 气口 4 连接板规格 1 符合 ISO 5599-1

气动连接, 气口 5 连接板规格 1 符合 ISO 5599-1

材料备注 符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，壳体 压铸铝
